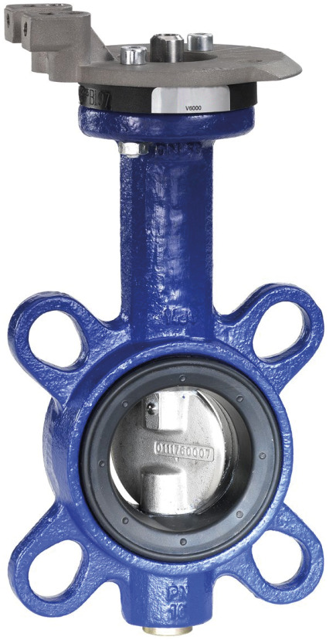

Resideo Ring-Drosselklappe V5421B
GGG 40, PN 6/16 DN 25, Kvs-Wert 25
Nicht verfügbar

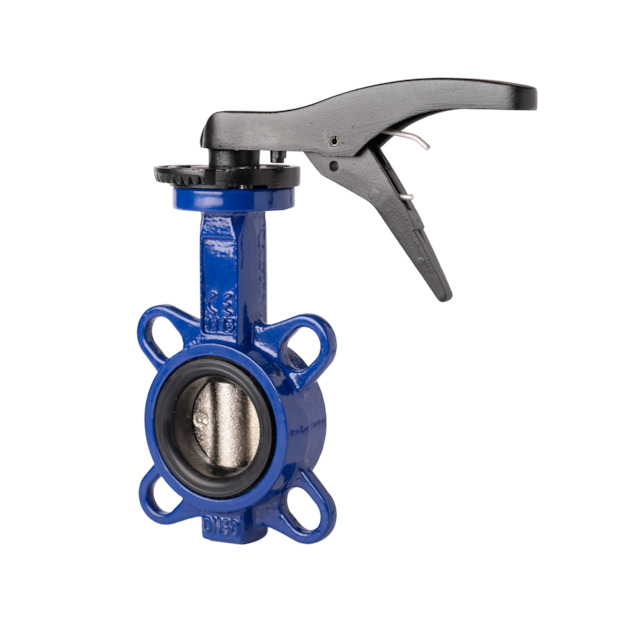

Nachfolgeartikel
Kaufmännische Daten
| Artikelnummer | V5421B1009 |
| Hauptwarengruppe | Regelung |
| Warengruppe | Ventile und Antriebe |
Ausschreibungstext
Resideo Ring-Drosselklappe V5421B
In Kombination mit den Antrieben VMM
und VRM ist die Drosselklappe
hauptsächlich zur wasserseitigen
Abtrennung einzelner Kessel bei
Kesselfolgeschaltungen oder ähnlichen
Anwendungen geeignet. Als Stellglied für
eine stetige Regelung ist sie nicht
verwendbar.
Werkstoff des Gehäuses: Kugelgraphitguss
Kvs-Wert: 25
Mediumtemperatur: -10
- 120 GradC
Nennweite: DN 25
Medium: Wasser, mit max. 50 % Glykol
nach VDI 2035
Fabrikat: Resideo
Typ: Honeywell Home V5421B1009
Max. Druckunterschied bei 20 GradC: 16
bar
Druckstufe Artikel: PN 16
Dichtung: EPDM
Material Klappenblatt: Edelstahl
Bedienung: elektrischer Stellantrieb
(Drehantrieb)
Anschlüsse: Zentrieraugen
Technische Daten
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Sphäroguss |
| Armaturentyp | Regelungsarmatur mit Antrieb |
| kvs-Wert (m³/h) | 25,00 |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 120 |
| Nennweite (DN) | 25 |
Anschlüsse
| Eingang | 2501PN6-RUFL-DN 25 |
| Ausgang | 2501PN6-RUFL-DN 25 |
