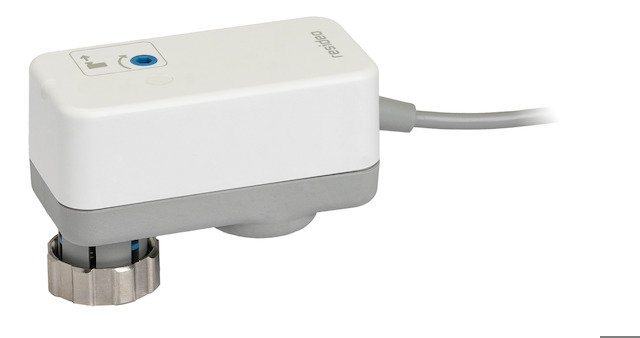

Resideo Stellantrieb MS, 6,5 mm Hub
300 N, 24 V AC/DC, 3-Punkt, mit Handv.

Resideo Stellantrieb MS, 6,5 mm Hub

Die Resideo MSHF und MSLF Stellantriebe

sind speziell für die stetige Regelung

in Verbindung mit den druckunabhängigen

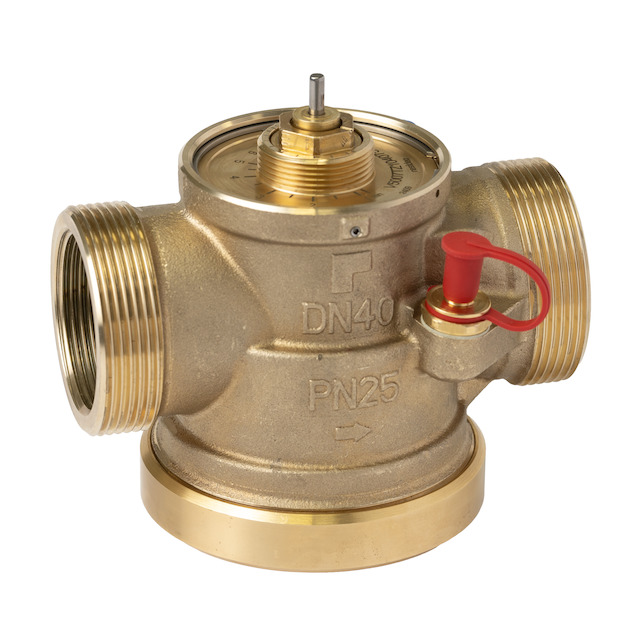

Regelventilen Kombi-PICV (V5007) und den

Resideo Regelventilen der Baureihen

konzipiert. Die Stellantriebe MSHF und

MSLF werden in elektronischen

Temperaturregelsystemen für Warm-

und/oder Kaltwasser eingesetzt. Mögliche

Anwendungen sind Gebläsekonvektoren,

Induktionsgeräte, kleine

Wärmeübergabestationen, kleine

Nacherhitzer und Rückkühler. Die

Stellantriebe sind voll kompatibel mit

allen Reglern, die ein 3-Punkt oder

2-Punkt Signal als Ausgang verwenden.

Der Stellantrieb hat eine robuste

Bauweise und ein modernes Design.

Merkmale: Geeignet für 3-Punkt-Regelung

ohne proportionale Rückführung. Die

geringe Baugröße ermöglicht den Einbau

auch bei beengten Platzverhältnissen.

Niedriger Stromverbrauch. Bei den

Modellen mit Handverstellung erfolgt

Bedienung mit einem Sechskantschlüssel.

Innensechskantschraube mit optionaler

Abdeckung verschließbar. Schutzart IP54.

Einfache Montage am Ventil über

Standardverschraubung M30 x 1,5, keine

Werkzeuge zur Montage erforderlich.

Lieferung mit fest verdrahtetem

Anschlusskabel. Visuelle

Stellungsanzeige am Antrieb. Niedriger

Betriebsgeräuschpegel < 28 dB (A) bei

Nennkraft und Regelbetrieb, Messabstand

1 m.

Antriebsart: Linearantrieb

Schutzart (IP): IP54

Netzspannung: 24 V AC/DC

Laufzeit: 150 s

Stellkraft: 300 N

Steuersignal: Dreipunkt

Fabrikat: Resideo

Typ: Centra MSLF-B030-151

Max. elektrische Leistungsaufnahme: 0,9

VA

Hilfskontakte: Nein

Handbedienung: Ja

Hublänge: 6,5 mm

Mit Sicherheitsfunktion: Nein

Mit mechanischem Standanzeiger: Ja

Anschluss an Ventil: M30 x 1,5
