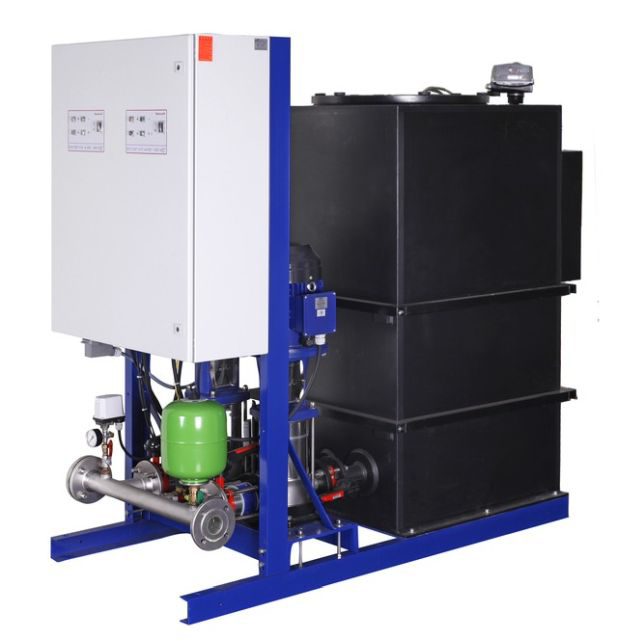

Honeywell Home Sicherheitstrennst CBU145
mit Doppelpumpenanlage, 50A-095
Kaufmännische Daten
| Artikelnummer | CBU145-50A-095 |
| Hauptwarengruppe | Wasser |
| Warengruppe | Sonstige Wasserarmaturen |
Ausschreibungstext
Honeywell Home Sicherheitstrennst CBU145
Als Sicherungseinrichtung zur Trennung
von Trinkwasser und Flüssigkeiten der
Kategorie 5 nach DIN EN 1717 (z.B.
Feuerlöschanwendungen nach DIN 14462
und DIN1988-600) mit freiem Auslauf Typ
AB und vertikalen Hochdruckpumpen.
Kompakte, vollautomatische,
anschlussfertige
Sicherheitstrennstation in modularer
Bauweise, bestehend aus einer
Doppelpumpenanlage mit redundanter
Funktion und einem Vorlagebehälter für
die hygienische Trennung von
Trinkwasser und Flüssigkeiten der
Kategorie 5 nach DIN EN 1717, auf
gemeinsamem Grundrahmen. Die modulare
Bauweise ermöglicht eine Abtrennung der
Baugruppe für die Installation in
Gebäuden mit eingeschränkten
Platzverhältnissen. Die Anlage wird
druckabhängig ein- und ausgeschaltet.
Anlagenausstattung: Doppelpumpenanlage
CBU145 mit redundanter Funktion,
Vorlagebehälter aus Polyethylen,
Elektroschaltgerät CBU145 mit zwei
kompletten, elektrisch voneinander
unabhängigen elektromechanischen
Steuerungen, potenzialfreie Kontakte
für verschiedene Meldungen (z.B.
Wassermangel, Übertemperatur Pumpe,
etc.), Anschlussklemmen für externe
Kontakte
Fördermedium: Nicht-Trinkwasser
Schutzart: IP55
Betriebsdruck: max. 16 bar
Mediumstemp.: max. 30 Grad C
Versorgungsspannung: 2 x 3/N/PE, AC 400
V, 50 Hz
Vordruck: max. 5 bar
Förderstrom: 18 m3/h
Förderhöhe: 93 m
Nennleistung: 11 kW
Nennstrom: 19,5 A
Nutzvolumen: 540 l
Pumpenanschluß: DN50
Zulaufanschluß: G2
Für Trinkwasser geeignet: true
Für Regenwasser geeignet: false
Für die Beregnung/ Bewässerung
geeignet: false
Werkstoff des Pumpengehäuses: sonstige
Werkstoffgüte des Pumpengehäuses:
sonstige
Material Armaturen: sonstige
Qualitätsklasse Armaturen: sonstige
Material Verrohrung Unit: sonstige
Qualitätsklasse Verrohrung Unit:
sonstige
Anzahl Pumpen: 2
Nennvolumenstrom je Pumpe: 18 m3/h
Förderhöhe bei Nennvolumenstrom: 931 kPa
Druckstufe Artikel: PN 16
Druckstufe Flansch: PN 16
Max. Mediumtemperatur (Dauerbetrieb):
30 Grad C
Anschluss: sonstige
Ausführung: 50A-095
Ausschaltdruck: 12,7 bar
Einschaltdruck: 9,5 bar
Fabrikat: Resideo Honeywell Home
Typ: CBU145-50A-095
Technische Daten
| Armaturentyp | Entnahmearmatur |
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Messing |
| Max. Betriebsdruck (bar) | 16 |
| Max. Betriebstemperatur (°C) | 70 |
| Nennweite (DN) | 50 |
| Oberer Durchfluss (l/min) | 346 |
| pMin (hPa) | 1500 |
| Vr-Wert (l/s) | 5,00 |
Anschlüsse
| Eingang | PN16 DN50 |
| Ausgang | PN16 DN50 |
