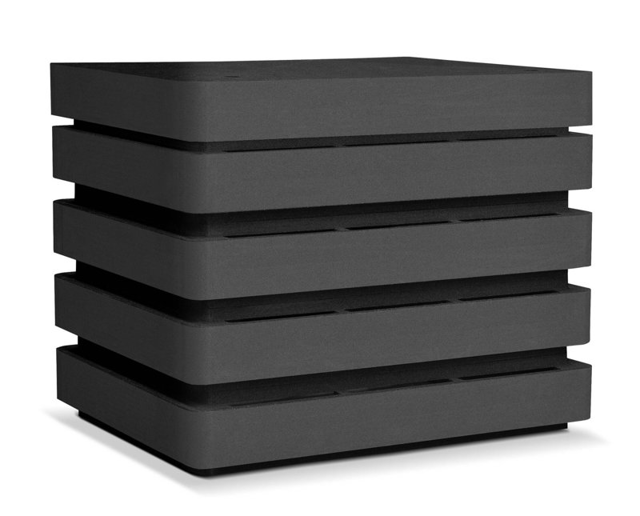

RK Schallschutzhaube SWK 5.2,
WKM 85-135 Pro, Farbe schwarz

Schallschutzhaube ARTdesign zur

Reduzierung der Schallimmission sowie

Schutz vor Vandalismus und

Wettereinflüssen für das Außenmodul WKM

85.105,135 Pro.

Ausführung

Einzigartiges Design Gehäuse in

formschöner Bauform aus EPP Kunststoff

in Schwarz. Durch die einzelnen EPP-

Teile ist die Haube leicht zu

installieren und transportieren.

Entscheidend für die Leistung einer

Wärmepumpe ist der Luftdurchsatz, die

Ein- und Austrittsöffnungen sind

geometrisch optimal an den Luftstrom

angepasst. Durch die patentierte interne

Luftumleitung und den Gehäuseöffnungen

wird ein Maximum an Leistung und

Effektivität gewährleistet. Damit wird

eine optimale Leistung der Wärmepumpe

bei einem flüsterleisen Betrieb

erreicht.

Ein Luftkurzschluss wird durch eine

internen Trennwände verhindert.

Die Trennwände sind mit

Schallabsorptions-Matten ausgekleidet.

Montage

Die EPP Teile werden um einen speziell

konstruierten Alu-Rohrrahmen montiert

indem man die einzelnen Elemente einfach

von oben auf den am Boden fixierten

Rohrrahmen aufsteckt. Der Rohrrahmen

kann an den Ecken gelöst werden, so dass

auch ein Nachrüsten der Haube möglich

ist. Zu Wartungszwecken müssen lediglich

einige Elemente abgenommen werden um den

Wärmetauscher oder die Serviceebene zu

erreichen. Die installierten

Kältemittelleitungen können einfach

durch das seitliche/hintere EPP Teile

geführt werden. Die Durchführungen sind

mit einem Cutter Messer zu erstellen.

Messungen

Die Leistungs.- und Schallmessung wurde

im zertifizierten Prüflabor

durchgeführt. Bei dem Prüfpunkten wurde

eine Reduktion von bis zu 5dB(A)

gemessen. Ebenfalls ist keine

Tonhaltigkeit messbar, so dass ein

Aufschlag von bis 6 dB(A) bei der

Betrachtung nach TA Lärm nicht zu

berücksichtigen ist. Je nach

Aufstellsituation kann die Haube dann

eine Schallreduktion von bis zu 11 dB(A)

realisieren.

Technische Daten

Schallreduzierung(dB(A)) bis zu 11

Maße Haube HxBxT(mm) 1400/1385/1100

max. Gerätegröße HxBxT(mm) 1260/1200/460

Gewicht Haube (kg) 43

Ventilatoranzahl 1

Abstand Haube/Wand hinten(mm) 300
