RK WKF 120 compact AM
REMKO Smart-WP

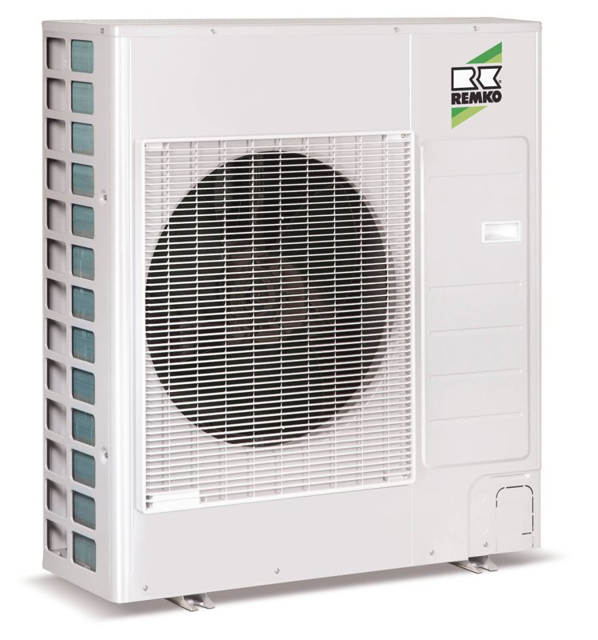

Außenmodul WKF 120 compact

Inverter geregeltes Außenmodul zur

Wärmeaufnahme aus der Umgebungsluft.

Aufstellung im Außenbereich. Gehäuse und

Rahmen bestehen aus stabilen verzinkten

Stahlblechen mit einer zusätzlichen

witterungsbeständigen Polyester-

Einbrennlackierung und innen liegender

Schalldämmung. Großflächige abnehmbare

Verkleidungselemente. Farbe grauweiß,

ähnlich RAL 9002.

Als Zubehör lieferbar:

Kältemittelleitungen

Boden- oder Wandkonsole für Außenmodul

Kondensat-Auffangwanne mit Ölabscheider

Elektrische Kondensatablauf-Heizung

Verordnungen und Gesetze des

Umweltschutzes müssen beachtet werden.

Technische Leistungsdaten:

Typenbezeichnung REMKO WKF 120 AM

Heizleistung (kW) 2,5-12,5

Nennheizleistung bei A12/W35 1) (kW) 10,

96

Nennheizleistung bei A7/W35 1) (kW) 9,86

Nennheizleistung bei A2/W35 1) (kW) 6,95

Nennheizleistung bei A-7/W35 1) (kW) 6,

14

Nennheizleistung bei A-15/W35 1) (kW) 4,

82

COP bei A12/W35Grad/HZ 1) 4,82/61

COP bei A7/W35Grad/HZ 1) 4,44/61

COP bei A2/W35Grad/HZ 1) 3,64/60

COP bei A-7/W35Grad/HZ 1) 2,89/61

COP bei A-15/W35Grad/HZ 1) 2,39/61

Kühlleistung A35/W7 (KW/EER2)/HZ) 6,77/

2,31/66

Kühlleistung A35/W18 (KW/EER2)/HZ) 5,3/

3,65/38

Kühlleistung A27/W18 (KW/EER2)/HZ) 9,46/

3,60/38

Vorlauftemperatur Heizwasser max.

(GradC) 55

Nenn

- Volumenstrom Wasser (m3/h) 1,70

Druckverlust extern (kPa) 80

Einsatzgrenzen Heizen (GradC) -20 bis

+45

Einsatzgrenzen Kühlen (GradC) +15 bis

+45

Kältemittel R 410 A

Kältemittelmenge (kg) 2,00

Luftvolumenstrom Außenteil, max. (m3/h)

3.200

Schallleistungspegel Außenmodul LwA

(dB(A)) 67,9

Schalldruckpegel Außenmodul 3) 5m

(dB(A)) 42,2

Spannungsversorgung AM (V//Hz) 230/1/50

Nennleistungsaufnahme (A7/W35) (kW) 2,22

Nennstromaufnahme (A7/W35) (A) 10,44

Kältemittelanschlüsse, 3/8" / 5/8"

Kältemittelleitung ohne Nachfüllen,

Länge max.(m) 10,0

Kältemittelleitung, Länge max. (m) 50,0

Höhendifferenz Kältemittelleitung, max.

(m) 30,0

Abmessungen (H/B/T) (mm) 998/940/330

Gewicht Außenmodul (kg) 74,00

1) COP = Coefficient Of Performance

(Heizleistungszahl) nach EN 14511, TÜV

geprüft

2) EER=Energy Efficence Ratio

(Kälteleistungszahl) nach EN 14511

3) bei Vollkugelförmiger Ausbreitung,

A7/W55/58Hz Messung nach DIN EN 12102

und DIN EN ISO 9614-2

Die Geräte entsprechen den einschlägigen

EU-Bestimmungen und sind gemäß den

geltenden Richtlinien CE-gekennzeichnet.

Die Geräte sind vom TÜV Süd geprüft.
