RK WKF 70 AM S-Line
Smart-Wärmepumpen

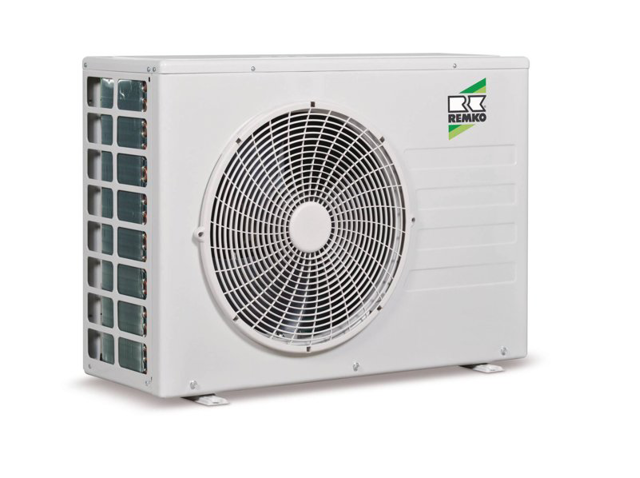

Außenmodul WKF 70 S-Line

Inverter geregeltes Außenmodul zur

Wärmeaufnahme aus der Umgebungsluft.

Aufstellung im Außenbereich. Gehäuse und

Rahmen bestehen aus stabilen verzinkten

Stahlblechen mit einer zusätzlichen

witterungsbeständigen Polyester-

Einbrennlackierung und innen liegender

Schalldämmung. Großflächige abnehmbare

Verkleidungselemente. Farbe silber,

ähnlich RAL 9006..

Als Zubehör lieferbar:

Kältemittelleitungen

Boden- oder Wandkonsole für Außenmodul

Kondensat-Auffangwanne ohne/mit

Ölabscheider

Elektrische Kondensatablauf-Heizung

Verordnungen und Gesetze des

Umweltschutzes müssen beachtet werden.

Technische Leistungsdaten:

Typenbezeichnung REMKO WKF 70 AM-S

Heizleistung (kW) 1,2-6,0

Effizienzklasse (Heizen) A++/A++

Nennheizleistung bei A12/W35 1) (kW) 6,

00

Nennheizleistung bei A7/W35 1) (kW) 5,45

Nennheizleistung bei A2/W35 1) (kW) 4,61

Nennheizleistung bei A-7/W35 1) (kW) 4,

50

Nennheizleistung bei A-15/W35 1) (kW) 4,

70

COP bei A12/W35/HZ 1) 5,10/56

COP bei A7/W35/HZ 1) 4,62/54

COP bei A2/W35/HZ 1) 3,50/56

COP bei A-7/W35/HZ 1) 2,80/81

COP bei A-15/W35Grad/HZ 1) 2,50/88

Kühlleistung A35/W7 KW/EER 2)/HZ 4,90/2,

80/49

Kühlleistung A35/W18 KW/EER 2)/HZ 6,70/

3,60/49

Kühlleistung A27/W18 KW/EER 2)/HZ 6,80/

3,90/49

Nenn

- Volumenstrom Wasser (m3/h) 0,95

Vorlauftemperatur Heizwasser max.

(GradC) 55

Druckverlust extern (kPa) 80

Einsatzgrenzen Heizen (GradC) -20 bis

+35

Einsatzgrenzen Kühlen (GradC) +10 bis

+46

Kältemittel R 410 A

Kältemittelmenge (kg) 1,20

Luftvolumenstrom Außenteil, max. (m3/h)

2.200

Schallleistungspegel Außenmodul LwA

(dB(A)) 63,2

Schalldruckpegel Außenmodul 3) 5m

(dB(A)) 41,2

Spannungsversorgung AM (V//Hz) 230/1/50

Nennleistungsaufnahme (A7/W35) (kW) 1,18

Nennstromaufnahme (A7/W35) 5,19 A

Kältemittelanschlüsse 3/8" / 5/8"

Kältemittelleitung ohne Nachfüllen,

Länge max. (m) 10,0

Kältemittelleitung, Länge max. (m) 30,0

Höhendifferenz Kältemittelleitung, max.

(m) 20,0

Abmessungen (H/B/T) (mm) 638/880/310

Gewicht Außenmodul (kg) 47

1) COP = Coefficient Of Performance

(Heizleistungszahl) nach EN 14511, TÜV

geprüft

2) EER=Energy Efficence Ratio

(Kälteleistungszahl) nach EN 14511

3) bei Vollkugelförmiger Ausbreitung,

A7/W55/58Hz Messung nach DIN EN 12102

und DIN EN ISO 9614-2

Die Geräte entsprechen den einschlägigen

EU-Bestimmungen und sind gemäß den

geltenden Richtlinien CE-gekennzeichnet.

Die Geräte sind vom TÜV Süd geprüft.
