RK KWP 730 Eco Pro
Kaltwasser-Klimasysteme

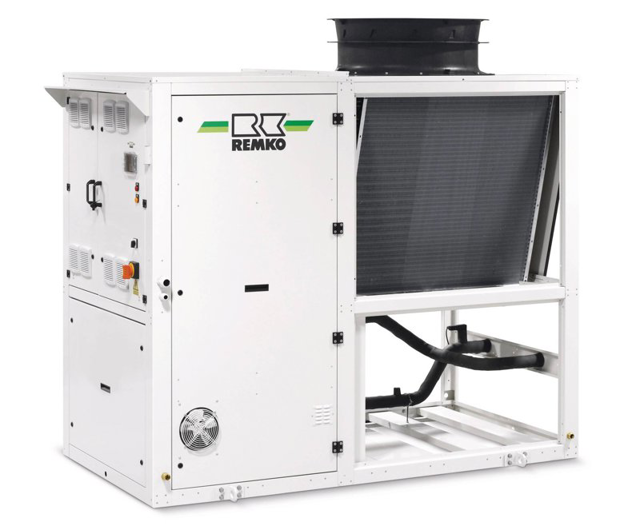

Luftgekühlter Kaltwasser-Erzeuger KWP

730 Eco Pro, ausschließlich zur

Außenaufstellung in Hocheffizienz-

Ausführung und modularer Bauweise

Geräterahmen

Freitragendes Grundrahmengestell aus

verzinktem Stahlblech und

wärmebehandelter Polyester-Lackierung

zur Installation im Freien,

Serienfarbton ähnlich RAL 9018.

Abnehmbare Gehäuse-Paneele ermöglichen

vollständigen Zugang zu Gerät-

Komponenten für erhöhte

Wartungsfreundlichkeit.

Wärmetauscher, innen

Gelöteter Plattenwärmetauscher in

Hocheffizienz-Ausführung aus Edelstahl

(AISI 316), vollständig thermisch

isoliert. Maximal zulässiger

Betriebsdruck 8 bar auf der Mediumseite.

Strömungswächter sowie

Kältekreisüberwachung zum Schutz des

Plattenwärmetauschers.

Wärmetauscher, außen

Hochleistungswärmetauscher aus

Kältekupferrohr mit formschlüssig

aufgebrachten Aluminiumlamellen

angeordnet als V. Dieser kann geschützt

werden gegen mechanische Einwirkung

durch das optionale

Verflüssigerschutzgitter. Optional ist

eine Beschichtung der Wärmetauscher

durch ein Epoxidharz oder Blygold

möglich.

Kältekreis

Hermetisch geschlossener Kältekreis aus

Kältekupferrohr. Schwingungsgedämpfte(r)

halbhermetisch Verdichter-Serie Bitzer

mit variabler Leistungsregelung,

eingebautem Motorschutzschalter zum

Schutz vor Überlast und Übertemperatur.

Kurbelwannenheizung für Kompressor(en)

zur Beheizung des Ölsumpfes bei

Gerätestillstand und niedrigen

Umgebungstemperaturen sowie Erhöhung der

Langlebigkeit serienmäßig. Schrader-

Ventil-Zugänge auf Hoch- und

Niederdruck-Seite ermöglichen

kältetechnische Messungen und Arbeiten,

ohne den Kältekreis öffnen zu müssen.

Druckaufnehmer auf Hoch- und

Niederdruck-Seite zur Messung und

Verarbeitung betriebsrelevanter

Geräteparameter. Filtertrockner mit

Molekularsieb zur Ausfilterung von

kleinsten Verunreinigungen im Kältekreis

sowie Trocknung von Rest-Feuchtigkeit im

Kältemittel. Schauglas mit

Feuchteindikator zur Überwachung des

Säuregehaltes des Kältemittels sowie

Anzeige von Aggregatzustand des

Kältemittels vor dem Expansionsventil.

Voreingestelltes, elektronisches

Expansionsventil zur Erhöhung der

Regelgüte sowie der Energieeffizienz des

Kaltwasser-Erzeugers. Das 4-

Wegeumschaltventil ist für die

Umschaltung der Betriebsarten Kühlen,

Heizen und Abtauen im Kältekreislauf

verbaut.

Einsatz des innovativen und

klimaschonenden Kältemittels R 290 der

Klasse A3 mit einem GWP von 3.

Sicherheitsbauteile

Geschlossener Maschinenraum für den

Kältekreislauf. Im Maschinenraum ist ein

Gaswarnsensor verbaut der in 2

Sicherheitsschwellen die Maschine

überwacht. Ab der Sicherheitsschwelle

1=10% Gaskonzentration, wird der ATEX-

Ventilator in dem Maschinenraum

aktiviert und sorgt für eine

Durchspülung des Maschinenraums mit Luft

sodass keine zündfähige Atomsphäre im

Maschinenraum entstehen kann, die

Maschine läuft weiter. Ab der

Sicherheitsschwelle 2=20%

Gaskonzentration wird die Maschine

sicherheitstechnisch abgeschaltet. Der

Gaswarnsensor schaltet die Maschine

Spannungsfrei und nur der Gasdetektor,

der Abluftventilator und die

Störungsanzeige bleiben mit Spannung

versorgt um die Bildung einer

zündfähigen Atmosphäre zu verhindern und

gleichzeitig eine Störung auszugeben.
