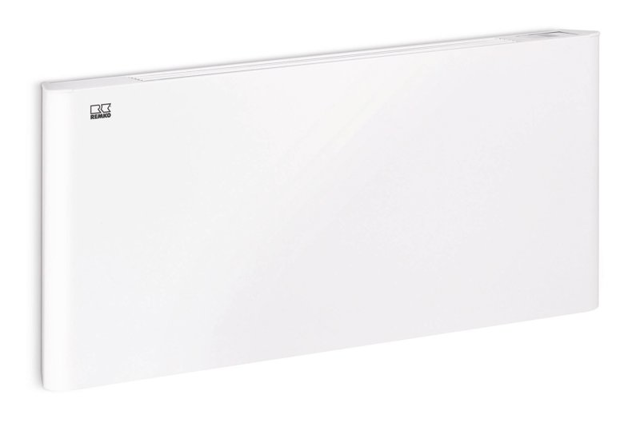

RK KWK 280 Slim EC
Kaltwasser-Klimasysteme

Kaltwasser Gebläsekonvektor für Montage

an der Wand oder am Boden zum Kühlen und

Heizen im Zwei-Leiter-System.

Serienmäßiger, stufenloser

Ventilatormotor, für Ansteuerung 0-10V.

Besonders geräuscharmer und

energiesparender Betrieb.

Gehäuse innen:

Das innere Gerätegehäuse besteht aus

verzinktem Stahlblech. Dieses ist

beständig gegen Rost, Korrosion.

Gehäuse außen:

Das äußere Gerätegehäuse besteht aus

verzinktem Stahlblech welches eine

Pulverbeschichtung in dem Farbton

ähnlich RAL 9010 hat. Dieses ist

beständig gegen Rost, Korrosion.

Wärmetauscher

Der Wärmetauscher ist ein Kupfer-

Aluminium Wärmetauscher. Dieser eignet

sich für einen Betrieb mit Wasser oder

alternativ mit einem Ethylenglykol mit

einer max. Konzentration von 35 % (-

21GradC) oder einem Propylenglykol mit

einer max. Konzentration von 35% (-

19GradC). Der Wärmetauscher ist nicht

für aggressive Medien geeignet.

Kondensatwanne

Die Kondensatwanne des Gerätes ist aus

verzinktem Stahlblech. Die

Kondensatwanne ist außerhalb des

Luftstromes gegen Kondensatbildung

gedämmt (Klasse M1).

Elektromotor EC:

Der verwendete Elektromotor für den

Ventilator besteht aus einem 1 Phasigen

Gleichstrommotor der über einen Inverter

stufenlos geregelt werden kann. Der

Elektromotor hat die Schutzklasse IP 20

Klasse B.

Ventilatoreinheit:

Die Ventilatoreinheit besteht aus einer

Lüfterwalze gefertigt aus schlagfestem

Kunststoff und nicht haftender

Oberfläche. Strömungsgünstig konstruiert

für einen besonders geräuscharmen

Betrieb. Das Material zeichnet sich

durch eine besonders hohe Langlebigkeit

und gute Effizienz aus.

Anschlüsse:

Die Hydraulikanschlüsse des Gerätes

befinden sich in der Standardausführung

links (Ansicht vom Luftaustritt) und

können bei Bedarf auch Kundenspezifisch

entweder vorab, oder erst auf der

Baustelle getauscht werden.

Der Elektroanschluss befindet sich auf

der Geräteseite rechts (Ansicht vom

Luftaustritt).

Technische Leistungsdaten KWK 280 Slim

EC :

Nennkühlleistung 1) (kW) 2,8

Nennheizleistung 2) (kW) 5,7

Nennheizleistung 3) (kW) 3,1

Nennheizleistung 4) (kW) 1,6

Spannungsversorgung (V//Hz) 230/1/50

Leistungsaufnahme (kW) 0,02

Nennstromaufnahme (A) 0,17

Mediumanschluss (Zoll) 1/2" IG

Mediuminhalt Register (L) 1,1

Kondensatanschluss (mm) 16

Luftleistung Stufe min-max (m3/h) 100-

500

Abmessungen Gerät (H/B/T) (mm) 540/1070/

125

Gewicht (kg) 19,4

Betriebsmedium: Wasser, max. 35%

Ethylenglykol, max. 35% Propylenglykol

1) Lufteintritt 27GradC,

Mediumtemperaturen 7/12GradC, 0% Glykol

2) Lufteintritt 20GradC,

Mediumtemperaturen 70/60, 0% Glykol

3) Lufteintritt 20GradC,

Mediumtemperaturen 45/40, 0% Glykol

4) Lufteintritt 20GradC,

Mediumtemperaturen 35/30, 0% Glykol
