RK KWK 2135 XXL EC
Kaltwasser-Klimasysteme

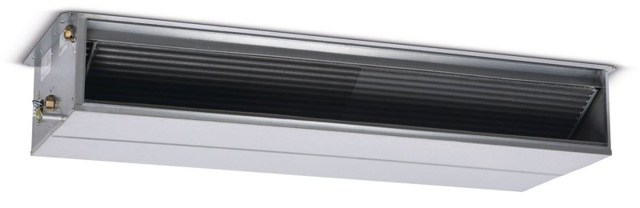

Kaltwasser Deckentruhe für Montage in

Zwischenräumen und an Decken zum Kühlen

und Heizen im Zwei-Leiter-System.

Serienmäßiger, stufenloser

Ventilatormotor, für Ansteuerung 0-10V.

Die Geräte verfügen über eine statische

Pressung bis 150 Pa. Nachrüstbar auf

Vier-Leiter-System.

Gehäuse:

Das Gerätegehäuse der KWK XXL EC besteht

aus verzinktem Stahlblech. Dieses ist

beständig gegen Rost, Korrosion,

chemische Stoffe und Alkohole. Die

Luftführenden Komponenten im Gehäuse

sind gegen Kondensatbildung gedämmt

(Klasse M1)

Wärmetauscher

Der Wärmetauscher ist ein Kupfer-

Aluminium Wärmetauscher. Dieser eignet

sich für einen Betrieb mit Wasser oder

alternativ mit einem Ethylenglykol mit

einer max. Konzentration von 35 % (-

21GradC) oder einem Propylenglykol mit

einer max. Konzentration von 35% (-

19GradC). Der Wärmetauscher ist nicht

für aggressive Medien geeignet.

Kondensatwanne

Die Kondensatwanne des Gerätes ist aus

verzinktem Stahlblech. Die

Kondensatwanne ist außerhalb des

Luftstromes gegen Kondensatbildung

gedämmt (Klasse M1).

Elektromotor EC:

Der in der KWK XXL EC verwendete

Elektromotor für den Ventilator besteht

aus einem 1 Phasigen Gleichstrommotor

der über einen Inverter stufenlos

geregelt werden kann. Der Elektromotor

hat die Schutzklasse IP 20 Klasse B.

Ventilatoreinheit:

Zweiseitig saugender Radialventilator

aus dynamisch und statisch gewuchteten

Kunststoff-Lamellen. Niedriger

Energieverbrauch und maximaler

Luftvolumenstrom durch

strömungstechnische Optimierung der

Lamellen.

Anschlüsse:

Die Hydraulikanschlüsse des Gerätes

befinden sich in der Standardausführung

links (Ansicht vom Luftaustritt) und

können bei Bedarf auch Kundenspezifisch

entweder vorab, oder erst auf der

Baustelle getauscht werden.

Der Elektroanschluss befindet sich auf

der Geräteseite rechts (Ansicht vom

Luftaustritt).

Technische Leistungsdaten KWK 2135 XXL

EC :

Nennkühlleistung 1) (kW) 21,35

Nennheizleistung 2) (kW) 25,4

Spannungsversorgung (V//Hz) 230/1/50

Leistungsaufnahme (kW) 0,55

Nennstromaufnahme(A) 2,5

Mediumanschluss(Zoll) 3/4 IG

Kondensatanschluss(mm) 20

Luftleistung Stufe min-max (m3/h) 890-4.

450

Abmessungen Gerät (H/B/T) (mm) 275/1600/

605

Gewicht (kg) 71,0

Betriebsmedium: Wasser, max. 35%

Ethylenglykol, max. 35% Propylenglykol

1) Lufteintritt 27GradC,

Mediumtemperaturen 7/12GradC, 0% Glykol

2) Lufteintritt 20GradC,

Mediumtemperaturen 45/40 0% Glykol
