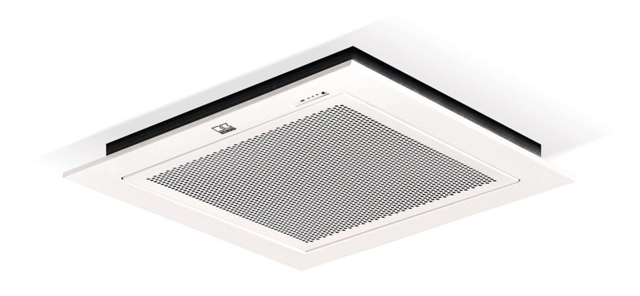

RK Klima Kaltw. KWD 45 EC Coanda
m. Nylon-Filter

Kaltwasser-Deckenkassette zur Montage in

Zwischendecken mit Euroraster-

Abmessungen und Coanda-Blende im Zwei-

Leiter-System mit EC-Ventilator und

Bedienung mit serienmäßiger Infrarot-

Fernbedienung oder wahlweise externen

Regelungen.

Design-Metall-Blende aus weißem

Stahlblech, ähnlich RAL 9010 zur Nutzung

des Coanda-Effektes zur gleichmäßigen

und zugfreien Raumklimatisierung. Nylon-

Luftfilter serienmäßig. Blende inklusive

integriertem Anzeige-Display ermöglicht

Anzeige von Betriebszuständen,

Gerätemeldungen sowie die Bedienung des

Gerätes mittels Infrarot-Fernbedienung.

Gehäuse aus formstabilem Stahlblech,

komplett isoliert. Seitliche

Aufhängungen zur Befestigung des Gerätes

innerhalb der Zwischendecke.

Laufruhiger, geräuscharmer Radial-

Ventilator mit dreistufig regelbarem,

elektronisch geregeltem und thermisch

geschütztem EC-Antriebsmotor, statisch

und dynamisch gewuchtet. Nahezu

stufenlose Drehzahlregelung im Bereich

von ca. 20...100% zur

benutzerspezifischen Anpassung möglich.

Die nahezu wartungsfreien EC-Motoren mit

Permanentmagneten ermöglichen, besonders

im kleinen Drehzahlbereich, deutlich

bessere Wirkungsgrade und konstantere

Medium- und Raumtemperaturen verglichen

mit dreistufigen AC-Motoren. Bei

Bedienung über IR-Fernbedienung ist eine

manuelle Vorwahl oder automatische

Anpassung von fünf Drehzahlen möglich.

Bei der Bedienung über eine externe

Regelung sind drei Drehzahlen und bei

der Bedienung über ein 0...5VDC,

alternativ 0...10VDC, Regelsignal ein

stufenloser Drehzahlbereich möglich. So

kann die erzeugte Leistung und die

Schallemission optimal an den aktuellen

Bedarf angepasst werden.

Schutz vor äußeren Einwirkungen durch

Gitter innerhalb des Gerätes.

Lufteintritt in der Mitte der Abdeckung

mit großflächigem Luftansauggitter und

dahinter liegendem, regenerierbarem

Luftfilter.

360Grad Luftaustritt parallel zur

Raumdecke nutzt Coanda-Effekt zur

gleichmäßigen Raumklimatisierung und

Schaffung einer erhöhten, thermischen

Behaglichkeit sowie Vermeidung von

Zugerscheinungen.

Luftkühler als Einzel-Rundwärmetauscher

in Cu/Al-Ausführung aus nahtlos

gezogenem Kupferrohr mit formschlüssig

aufgebrachten Aluminiumlamellen für

Kalt- bzw. Warmwasser oder Wasser/

Glykolgemisch bis max. 70GradC.

Dichtigkeit werksseitig überprüft.

Messingrohranschlüsse in zölliger

Ausführung mit Entlüftungs- und

Entleerungsventilen seitlich am Gerät.

Isolierte Kondensatwanne aus Kunststoff

und innenliegende Kondensatpumpe mit

einer max. Förderhöhe von 1000mmWS ab

Unterkante Gerät. Kondensatanschluss

seitlich am Gerät innerhalb der

Zwischendecke mit serienmäßiger Wanne

der Ventilbaugruppe zur

Kondensatabführung über die Pumpe.

Anschlussmöglichkeit zur Kühlung- und

Beheizung eines Nebenraumes sowie

Frischlufteinbringung mit bauseitigen

Kanälen seitlich am Gerät innerhalb der

Zwischendecke.

Elektrischer Schaltkasten mit

Anschlussklemmen seitlich am Gerät

innerhalb der Zwischendecke mit einer

Spannungsversorgung von 230V/1/50Hz,

werksseitig nach gültigen Normen und

Richtlinien komplett verdrahtet. Klemmen

und Regelplatine mit Schalterblöcken zur

Konfigurierung und auch späteren

Funktionsanpassung des Gerätes an eine

Vielzahl von Anwendungserfordernissen.

Eingänge für Ventilatorregelsignale 0..

5/10V, Freigabekontakt zur Aktivierung

bzw. Deaktivierung des Gerätebetriebes,

Wahl der Regelspannung von externen

Regelungen, Klemmen zum Aufbau eines

internen Netzwerkes sowie Steckerleiste

zum Anschluss einer Kabel-Fernbedienung
