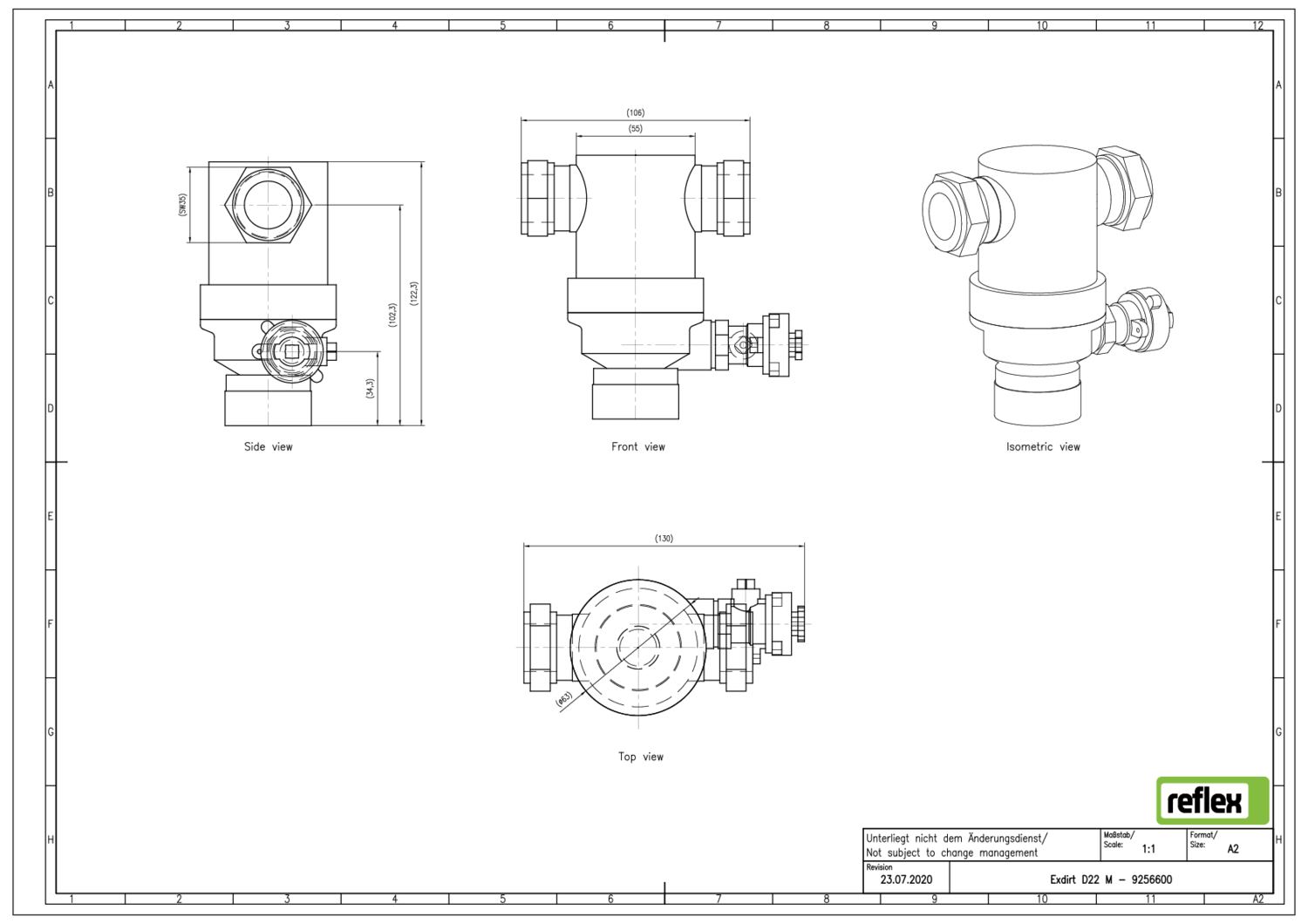

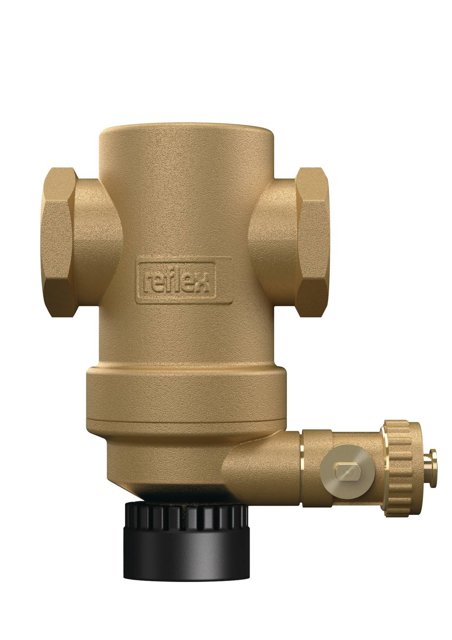

Reflex Schmutzabscheider Exdirt D 22 M,
Klemmring, Ansteckmagnet, 10 bar

Exdirt Magnet Schmutz- und

Schlammabscheider für Heiz- und

Kühlwassersysteme bzw. geschlossene

flüssigkeitsgefüllte Anlagensysteme.

Geeignet für die Medien Wasser und

Wasser/Glykolgemisch bis zu einem

Mischungsverhältnis von 50/50%.

Integrierter Hochenergie-Dauermagnet

Easy Clip mit Ansteckfunktion für eine

schnelle Anbindung ohne zusätzlichen

Montageaufwand am Schlamm- und

Schmutzabscheider. Hochleistungsmagnet

besteht aus einer isostatisch gepressten

Neodym Scheibe, der in eine Ansteckhülse

aus TPE eingesetzt ist. Hocheffiziente

Separierung und Fixierung von

ferromagnetischen Partikeln aus dem

Fluidstrom direkt in die Abscheidekammer

durch axial ausgerichtetes Magnetfeld.

Partikel werden durch einfaches Abziehen

des Ansteckmagneten vom

Abscheidergehäuse und einer

anschließenden Reinigung ohne

Betriebsunterbrechung dauerhaft und

gezielt aus dem System entfernt. Für

Wartungsarbeiten kann der Ansteckmagnet

durch einfaches Abziehen vom

Abscheidergehäuse entfernt werden. Die

Reinigung und Entleerung des

Schmutzsammelraums ist über einen

eigenen Entschlammungskugelhahn ohne

Betriebsunterbrechung möglich.

Typ: D 22 M

Betriebsüberdruck: 10 bar

Anschluss WBI: 22 mm

Reinigungsanschluss: IG 3/4'

Anschlussvariante: Klemmring

Max. Volumenstrom: 1.2 m3/h

Durchmesser: 63 MMT

Max. Höhe: 122 MMT

Breite: 131 MMT

Breite: 131 MMT

Einbaulänge: 106 MMT

Gehäusewerkstoff: Messing

Maße

- zusammengesetzt: H: 122 mm

- B: 1

Gewicht: 0.90 KGM

Magnettyp: Ansteckmagnet

Einbauvariante: horizontal

Min. zul. Betriebstemperatur (ft): 0 °C

Max. zul. Betriebstemperatur: 110 °C

Betriebstemperatur: 0 °C

- 110 °C

Betriebsüberdruck: 10 bar

Max. zul. Betriebsüberdruck: 10 bar
