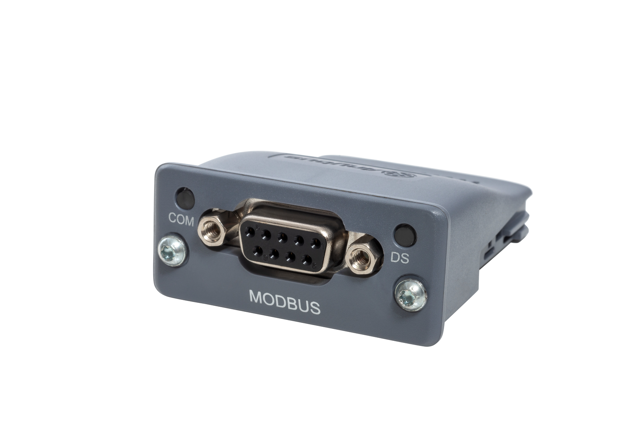

Reflex Bus-Modul Modbus RTU Touch

Bus-Modul Busmodul zur Umsetzung der

Informationen wie z.B. Betriebszustand

oder -daten aus der

Steuerungsschnittstelle von Variomat,

Reflexomat oder Servitec als Compact

Module anwendbar bei der Control Touch

Steuerung in das Daten-Telegramm.

Direkte Integration an der

Steuerungsplatine der Control Touch. Es

ist keine zusätzliche Montage notwendig

. Verbindung zur Touch Control über

Steckersockel. Als integriertes

Erweiterungsmodul montiert im Regler

Gehäuse der Control Touch. Profibus-

seitig steht eine RS 485 Schnittstelle

zur Verfügung. Fernsteuerung der

folgenden Funktionen und Parameter von

übergeordneter Gebäudeleittechnik: -

Pumpe/Kompressor 1 Ein 1 Aus 2 Ein 2 Aus

1 Auf 1 Zu 2 Auf 2 Zu Auf Zu p0 (Druck

in 1/10 bar)

Typ: Modbus RTU Touch

Anschluss elektrisch: 230V/50Hz

Max. Höhe: 22 MMT

Breite: 50 MMT

Breite: 50 MMT

Tiefe: 52 MMT

Maße

- zusammengesetzt: H: 22 mm

- B: 50

Gewicht: 0.20 KGM
