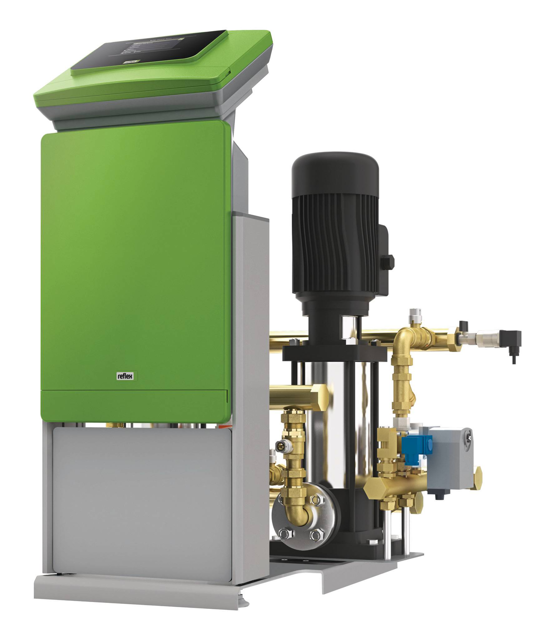

Reflex Pumpendruckhaltung Steuereinheit
VS 2-2/95

Variomat Steuereinheit, Hydraulik und

Steuerungsmodul für Druck halten,

entgasen, nachspeisen in geschlossenen

Heizwasser- und Kühlkreisläufen.Gebaut

nach DIN EN 12828 und den Anforderungen

der VDI 4708 mit CE-Kennzeichen.Geeignet

für den Einsatz in lärmsensiblen

Bereichen. Funktionseinheit bestehend

aus Hydraulikteil und Control Touch

Steuerungs- und Bedieneinheit. Beides

ist ergonomisch und wartungsfreundlich

in ein modulares bodenstehendes

Rahmensystem aus EV 1 eloxierten

Aluminiumpräzisionsprofilen eingebunden

mit CE Kennzeichen. Hydraulikteil:

Druckhaltung wird mittels zwei

unabhängig voneinander arbeitenden

Edelstahlkreiselpumpe in Verbindung mit

zwei robusten schmutzunempfindlichen

Motorkugelhahn mit vorgeschalteten

Schmutzfänger als Überströmeinrichtung

realisiert. Ein Sicherheitsventil dient

zur Druckabsicherung des

anzuschließenden Variomat Grundgefäß VG

bzw. Folgegefäßes VF. Die

Systemdruckmessung erfolgt mittels

elekronischem Sensor. Druckseitige

Systemanschlüsse sind als gesicherte

Absperrkugelhähne ausgeführt. Sämtliche

Armaturen befinden sich zur variableren

Anordnung der Hydraulik auf einer

drehbaren Grundplatte. Die Control Touch

Bedieneinheit mit TFT Farb-Display inkl.

Kommunikationselektronik ist in einem

als Tableau gestalteten robusten

Kunststoffgehäuse integriert und direkt

an der Steuerung horizontal ausgerichtet

montiert. Eine optionale separate und

vertikale Wandmontage in max. drei Meter

Entfernung zur Leistungselekronik ist

möglich. Kommunikationselektronik

bestehend aus: -4,3' resistivem Farb-

Touchdisplay zur Programmierung,

Betriebsdokumentation und Überwachung

sowie Bereitstellung von Hilfetexten für

sämtliche Funktionen Schnittstellen

RS485 als Daten- bzw.

Kommunikationsschnittstellen TTL-

Schnittstelle mit zwei Anschlussklemmen

zum Anschluss von 2 IO-Platinen Ausgang

zur Weiterleitung der Sammelmeldung

galvanisch getrennte analoge Ausgänge z.

B. für Systemdruck zur Auswertung von

Kontaktwasserzählern für ein Kompakt-

Busmodul, eine SD-Karte z.B. zur

Datenauslesung, Softwareaktualisierung

usw. Ausgang zum Anschluss

niveauabhängiger Nachspeise- /

Entgasungsstationen Die

Leistungselektronik ist in einem eigenen

Kunststoffschaltschrank direkt unterhalb

der Bedieneinheit montiert. Die

Spannungsversorgung erfolgt über einen

Hauptschalter. Im Einzelnen bestehend

aus: an Gehäuseaußenseite für externe

Anschlüsse für optionale Module

Steuereinheit komplett verrohrt und

anschlussfertig nach VDE-Vorschriften

verdrahtet. Systemanschlüsse mittels

integrierten Absperrungen. Control Touch

ist eine vollautomatische und frei

parametrierbare Mikroprozessorsteuerung

mit Touch Bedienung, Echtzeituhr,

differenzierendem Fehler- und

Parameterspeicher, kombinierte grafische

und klartextliche Darstellung von

Systemdruck, Gefäßfüllniveau und allen

relevanten Betriebs- und Störmeldungen,

Funktionsschema, Signalisierung des

aktiven Betriebsmodus,

Sammelstörmeldung, Minimalfüllniveau

sowie der Funktion von Pumpe,

Überströmkugelhahn und Nachspeiseventil.

Funktionsweise der Druckhaltung in den

Grenzen +/- 0,2 bar inkl.

Pumpenüberwachung. Optimierte

Systemwasserentgasung durch patentierte

vollautomatische Überströmregelung mit

Zyklen für Dauer-, Intervall- und

Nachlaufentgasung. Kontrollierte

Nachspeisung, automatische Unterbrechung

und Störmeldung bei Überschreitung der

Laufzeit und/oder der Zyklenanzahl.

Verarbeitung des Signals eines

Kontaktwasserzählers zur

Maximalmengenbegrenzung und/oder zur

Kapazitätsauswertung von in der

Nachspeiseleitung befindlichen

Ionenaustauschern. Dokumentation und

Typ: VS 2-2/95

Max. zul. Betriebsüberdruck: 10 bar

Ansprechdruck SV Gefäßseite: 5.0 bar

Max. p0 Einstellung: 8.0 bar

Max. Schalldruckpegel: 55 dB(A)

Schutzart: IP 54

Anzahl Anschlüsse: 2

Anschluss elektrisch: 230V/50Hz

Anschluss Ausdehnungsleitung: G 1 1/4'

Anschluss Nachspeisung: Rp 1/2'

Max. elektr. Nennleistung: 2.20 kW

Steuerungstyp: Control Touch

Max. elektr. Nennleistung: 2.20 kW

Max. Höhe: 921 MMT

Breite: 704 MMT

Breite: 704 MMT

Tiefe: 706 MMT

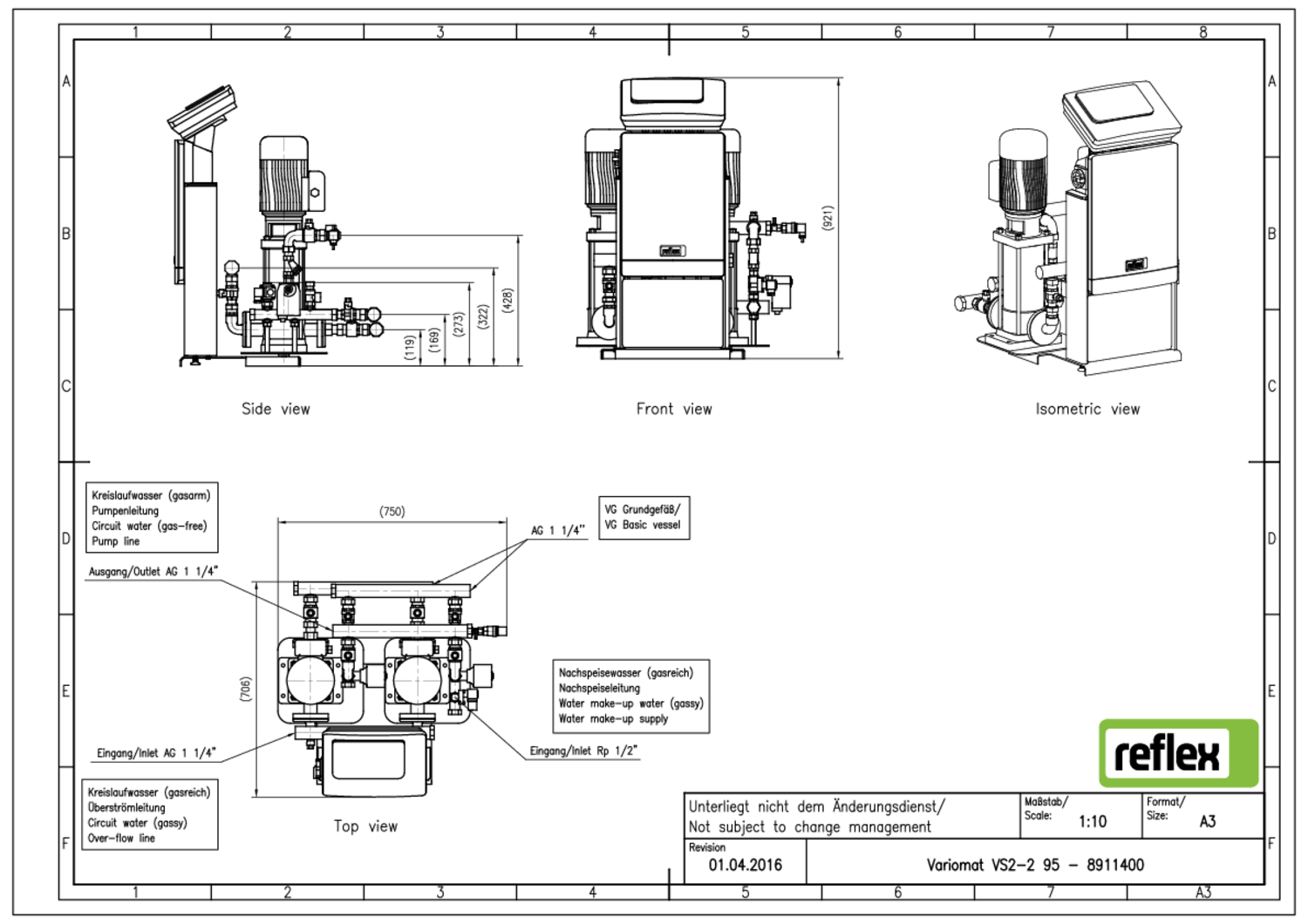

Maße

- zusammengesetzt: H: 921 mm

- B: 7

Gewicht: 92.00 KGM

Anzahl Pumpen: 2

Min. Umgebungstemperatur: 0 'C

Max. Umgebungstemperatur: 45 'C

Max. zul. Systemtemperatur: 120 'C

Max. zul. Sicherheitstemperatur: 110 'C

Max. zul. Betriebstemperatur: 90 'C

Zul. Betriebstemperatur Erzeuger: 105 'C
