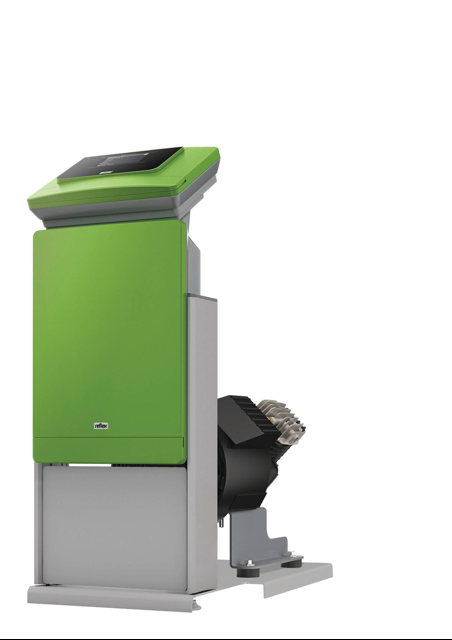

Reflex Reflexomat RS 150/2 T
Steuereinheit mit 2 Kompressoren, 6 bar

Reflexomat Pneumatik und Steuerungsmodul

für kompressorgesteuerte

Druckhaltestation Reflexomat zum Druck

halten und zur Nachspeisewassersteuerung

in geschlossenen Heizwasser- und

Kühlkreisläufen.Gebaut nach DIN EN 12828

und den Anforderungen der VDI 4708 mit

CE-Kennzeichen. Funktionseinheit

bestehend aus Pneumatikteil und Control

Touch Steuerungs- und Bedieneinheit.

Beides ist ergonomisch und

wartungsfreundlich in ein modulares

bodenstehendes Rahmensystem aus EV 1

eloxierten Aluminiumpräzisionsprofilen

eingebunden und mit CE Kennzeichen. Im

Pneumatikteil wird die Druckhaltung

mittels Druckluftkompressor in

Verbindung einem Druckluftmagnetventil

als Überströmeinrichtung realisiert. Ein

Sicherheitsventil dient zur

Druckabsicherung des anzuschließenden

Grundgefäß RG bzw. RF Folgegefäßes. Die

Systemdruckmessung erfolgt mittels

elekronischem Sensor.Im Pneumatikteil

wird die Druckhaltung mittels zweier

Druckluftkompressoren in Verbindung mit

einem Druckluftmagnetventil als

Überströmeinrichtung realisiert. Die

Systemdruckmessung erfolgt mittels

elektronischem Sensors. Pneumatikteil

bestehend aus: -Druckluftkompressoren

Luftmagnetventil Sicherheitsventil zur

Druckabsicherung des Membran-

Druckausdehnungsgefäßes Drucksensor

Verbindungsleitungen Die Control Touch

Bedieneinheit mit TFT Farb-Display inkl.

Kommunikationselektronik ist in einem

als Tableau gestalteten robusten

Kunststoffgehäuse integriert und direkt

an der Steuerung horizontal ausgerichtet

montiert. Eine optionale separate und

vertikale Wandmontage in max. drei Meter

Entfernung zur Leistungselekronik ist

möglich. Kommunikationselektronik

bestehend aus: resistivem Farb-

Touchdisplay zur Programmierung,

Betriebsdokumentation und Überwachung

sowie Bereitstellung von Hilfetexten für

sämtliche Funktionen Schnittstellen

RS485 als Daten- bzw.

Kommunikationsschnittstellen TTL-

Schnittstelle mit zwei Anschlussklemmen

zum Anschluss von 2 IO-Platinen Ausgang

zur Weiterleitung der Sammelmeldung

galvanisch getrennte analoge Ausgänge z.

B. für Systemdruck zur Auswertung von

Kontaktwasserzählern für ein Kompakt-

Busmodul, eine SD-Karte z.B. zur

Datenauslesung, Softwareaktualisierung

usw. Ausgang zum Anschluss

niveauabhängiger Nachspeise- /

Entgasungsstationen Die

Leistungselektronik ist in einem eigenen

Kunstoffschaltschrank direkt unterhalb

der Bedieneinheit montiert. Die

Spannungsversorung erfolgt über einen

Hauptschalter. Im Einzelnen bestehend

aus: an Gehäuseaußenseite für externe

Anschlüsse für optionale Module

Steuereinheit komplett montiert und

anschlussfertig nach VDE-Vorschriften

verdrahtet Control Touch ist eine

vollautomatische und frei

parametrierbare Mikroprozessorsteuerung

mit Touch Bedienung, Echtzeituhr,

differenzierendem Fehler- und

Parameterspeicher, kombinierte grafische

und klartextliche Darstellung von

Systemdruck, Gefäßfüll- niveau und allen

relevanten Betriebs- und Störmeldungen,

Funktionsschema, Signalisierung des

aktiven Betriebsmodus,

Sammelstörmeldung, Minimalfüllniveau

sowie der Funktion der Kompressoren,

Luftmagnetventil und Nachspeiseventil.

Funktionsweise der Druckhaltung in den

Grenzen +/- 0,1 bar inkl.

Kompressorüberwachung. Kontrollierte

Nachspeisung, automatische Unterbrechung

und Störmeldung bei Überschreitung der

Laufzeit und/oder der Zyklenanzahl.

Auswertemöglichkeit eines

Kontaktwasserzählers inkl. optional

möglicher Kapazitätsüberwachung von

Ionentauschern in der Nachspeiseleitung.

Dokumentation und Kontrolle des

Gesamtsystems bezüglich o.g. Parameter.

Gebaut nach DIN EN 12828 und den

Anforderungen der VDI 4708 mit CE-

Typ: RS 150/2 T

Max. Schalldruckpegel: 72 dB(A)

Schutzart: IP 54

Anschluss elektrisch: 400V/50Hz

Max. elektr. Nennleistung: 2.20 kW

Max. elektr. Nennleistung: 2.20 kW

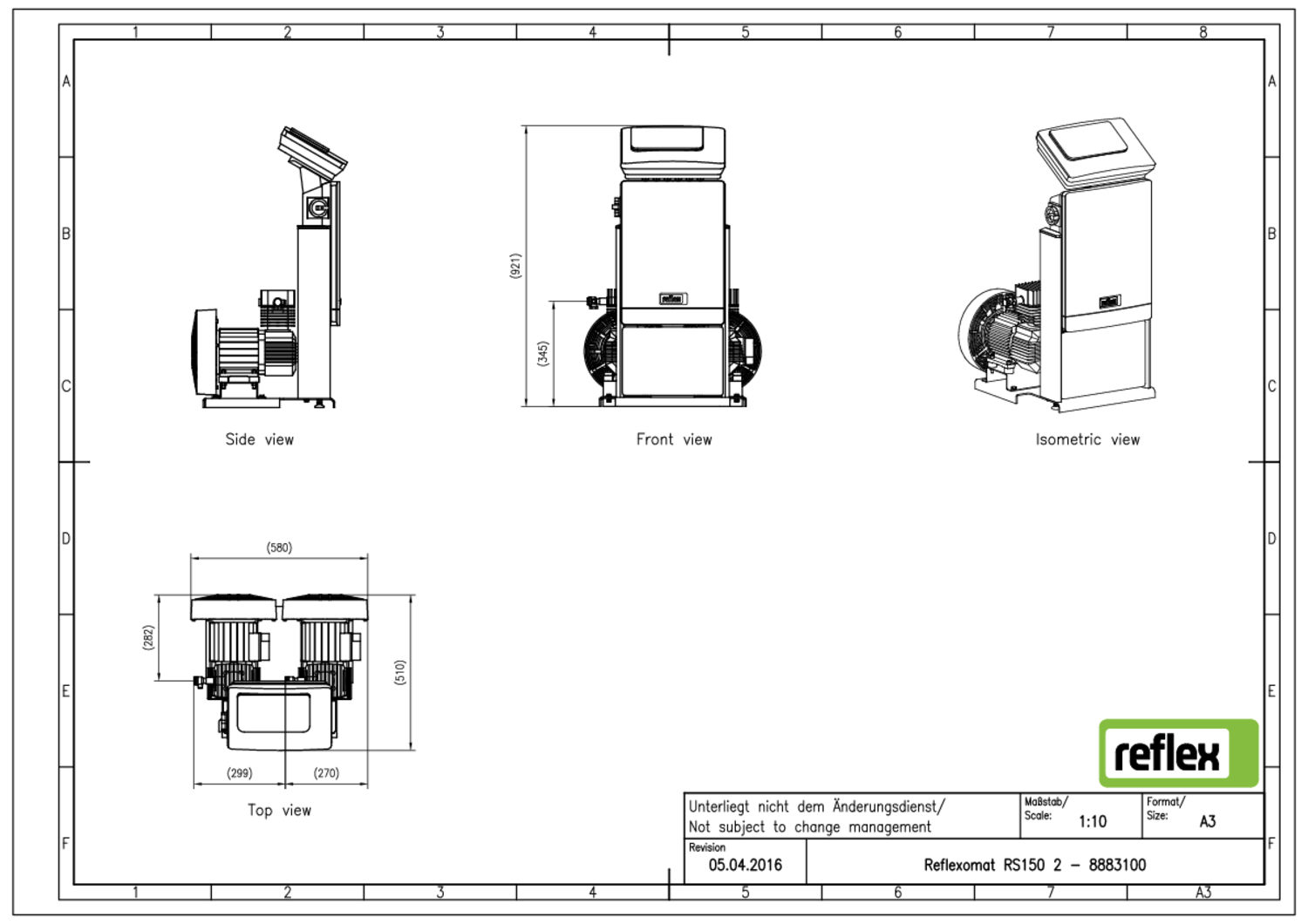

Max. Höhe: 921 MMT

Breite: 580 MMT

Breite: 580 MMT

Tiefe: 510 MMT

Maße

- zusammengesetzt: H: 921 mm

- B: 5

Steuerungstyp: Control Touch

Gewicht: 60.00 KGM

Steuereinheit: nebenstehend

Anzahl Pumpen: 2

Min. Umgebungstemperatur: 0 'C

Max. Umgebungstemperatur: 45 'C

Max. zul. Sicherheitstemperatur: 110 'C

Max. zul. Betriebstemperatur: 90 'C

Max. zul. Betriebsüberdruck: 6 bar
