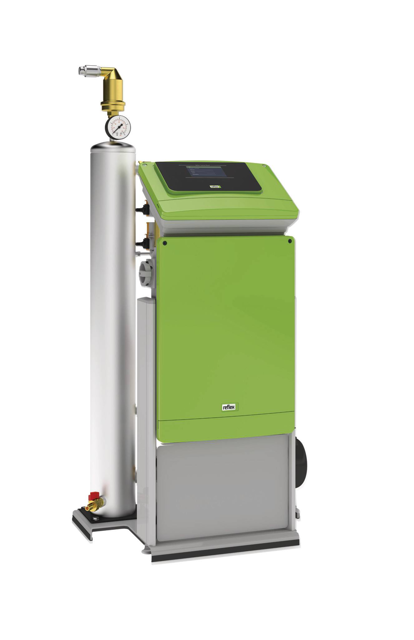

Reflex Vakuum-Sprührohrentgasung
Servitec 60/T/90

Servitec Vakuum-Sprührohrentgasung zur

System- und Nachspeisewasserentgasung in

geschlossenen Heizwasser- und

Kühlkreisläufen, als vollautomatische

Multifunktionseinheit mit 'auto start'-

Funktion und selbsttätigem hydraulischen

Abgleich des Entgasungsprozesses sowie

Steuerung und Überwachung der

Nachspeisefunktion. Geeignet für die

Medien Wasser und Wasser/Glykolgemisch

bis zu einem Mischungsverhältnis von 50/

50%. Funktionseinheit bestehend aus

Hydraulikteil und Control Touch

Steuerungs- und Bedieneinheit. Beides

ist ergonomisch und wartungsfreundlich

in ein modulares bodenstehendes

Rahmensystem aus EV 1 eloxierten

Aluminiumpräzisionsprofilen eingebunden

mit CE Kennzeichen. Im Hydraulikteil

erfolgt die Entgasung mittels einer

Edelstahl-Kreiselpumpe in Verbindung mit

in einem vertikal angeordneten

Edelstahl-Vakuum-Sprührohr. Dieses ist

mit Vakuumsprühdüse, Peilrohrentgasung

und Druck-/Niveauüberwachung

ausgerüstet. Die Control Touch

Bedieneinheit mit TFT Farb-Display inkl.

Kommunikationselektronik ist in einem

als Tableau gestalteten robusten

Kunststoffgehäuse integriert und direkt

an der Steuerung horizontal ausgerichtet

montiert. Eine optionale separate und

vertikale Wandmontage in max. drei Meter

Entfernung zur Leistungselekronik ist

möglich. Kommunikationselektronik

bestehend aus: -4,3' resistivem Farb-

Touchdisplay zur Programmierung,

Betriebsdokumentation und Überwachung

sowie Bereitstellung von Hilfetexten für

sämtliche Funktionen Schnittstellen

RS485 als Daten- bzw.

Kommunikationsschnittstellen TTL-

Schnittstelle mit zwei Anschlussklemmen

zum Anschluss von 2 IO-Platinen Ausgang

zur Weiterleitung der Sammelmeldung

galvanisch getrennte analoge Ausgänge z.

B. für Systemdruck zur Auswertung von

Kontaktwasserzählern für ein Kompakt-

Busmodul, eine SD-Karte z.B. zur

Datenauslesung, Softwareaktualisierung

usw. zur Nachspeise-Funktionsanforderung

über externes Signal Die

Leistungselektronik ist in einem eigenen

Kunststoffschaltschrank direkt unterhalb

der Bedieneinheit montiert. Die

Spannungsversorgung erfolgt über einen

Hauptschalter. Im Einzelnen bestehend

aus: an Gehäuseaußenseite für externe

Anschlüsse für optionale Module

Steuereinheit komplett verrohrt und

anschlussfertig nach VDE-Vorschriften

verdrahtet. Systemanschlüsse mittels

integrierten Absperrungen. Control Touch

ist eine vollautomatische und frei

parametrierbare Mikroprozessorsteuerung

mit Touch Bedienung, Echtzeituhr,

differenzierendem Fehler- und

Parameterspeicher, kombinierte grafische

und klartextliche Darstellung von

Systemdruck und allen relevanten

Betriebs- und Störmeldungen mit

Funktionsschema. Signalisierung des

aktiven Betriebsmodus,

Sammelstörmeldung, Minimalfüllniveau

sowie der Funktion von Pumpe und

Nachspeiseventil. Vakuum-

Sprührohrentgasung des Inhalts-, Füll-

und Nachspeisewassers in

selbstoptimierendem Betrieb mit Zyklen

für Dauer-, Intervall- und

Nachspeiseentgasung. Kontrollierte

Nachspeisung über betriebssicheren

Zweiwegemotorkugelhahn. Die Ansteuerung

erfolgt über eine integrierte

Systemdruckauswertung oder ein externes

230 V Signal (z.B. einer

Druckhaltestation), mit automatischer

Unterbrechung und Störmeldung bei

Überschreitung der Laufzeit und/oder der

Zyklenanzahl. Die Nachspeisung kann

alternativ aus einem offenen

Netztrennbehälter erfolgen.

Auswertemöglichkeit eines

Kontaktwasserzählers inkl. optional

möglicher Kapazitätsüberwachung von

Ionentauschern in der Nachspeiseleitung.

Dokumentation und Kontrolle des

Gesamtsystems bezüglich o.g. Parameter.

Typ: 60/T

Max. zul. Betriebsüberdruck: 8 bar

Min. Arbeitsdruck: 0.5 bar

Max. Arbeitsdruck: 4.5 bar

Arbeitsdruck: 0.5

- 4.5 bar

Mindestzulaufdruck Nachspeisung: 0.10 ba

Max. Schalldruckpegel: 55 dB(A)

Anschluss elektrisch: 230V/50Hz

Anschluss Druckseite: G 1'

Anschluss Abströmseite: G 1/2'

Anschluss Nachspeisung: G 1/2'

Steuerungstyp: Control Touch

Ausscheidegrad gelöste Gase bis: 90 %

Max. Teilvolumenstrom Netz: 0.550 m3/h

Max. Volumenstrom Nachspeisung: 0.550 m3

Elektr. Nennstrom: 5.00 A

Max. elektr. Nennleistung: 1.10 kW

Max. elektr. Nennleistung: 1.10 kW

Max. Höhe: 1150 MMT

Breite: 653 MMT

Breite: 653 MMT

Tiefe: 486 MMT

Max. Anlagenvolumen: 220 m3

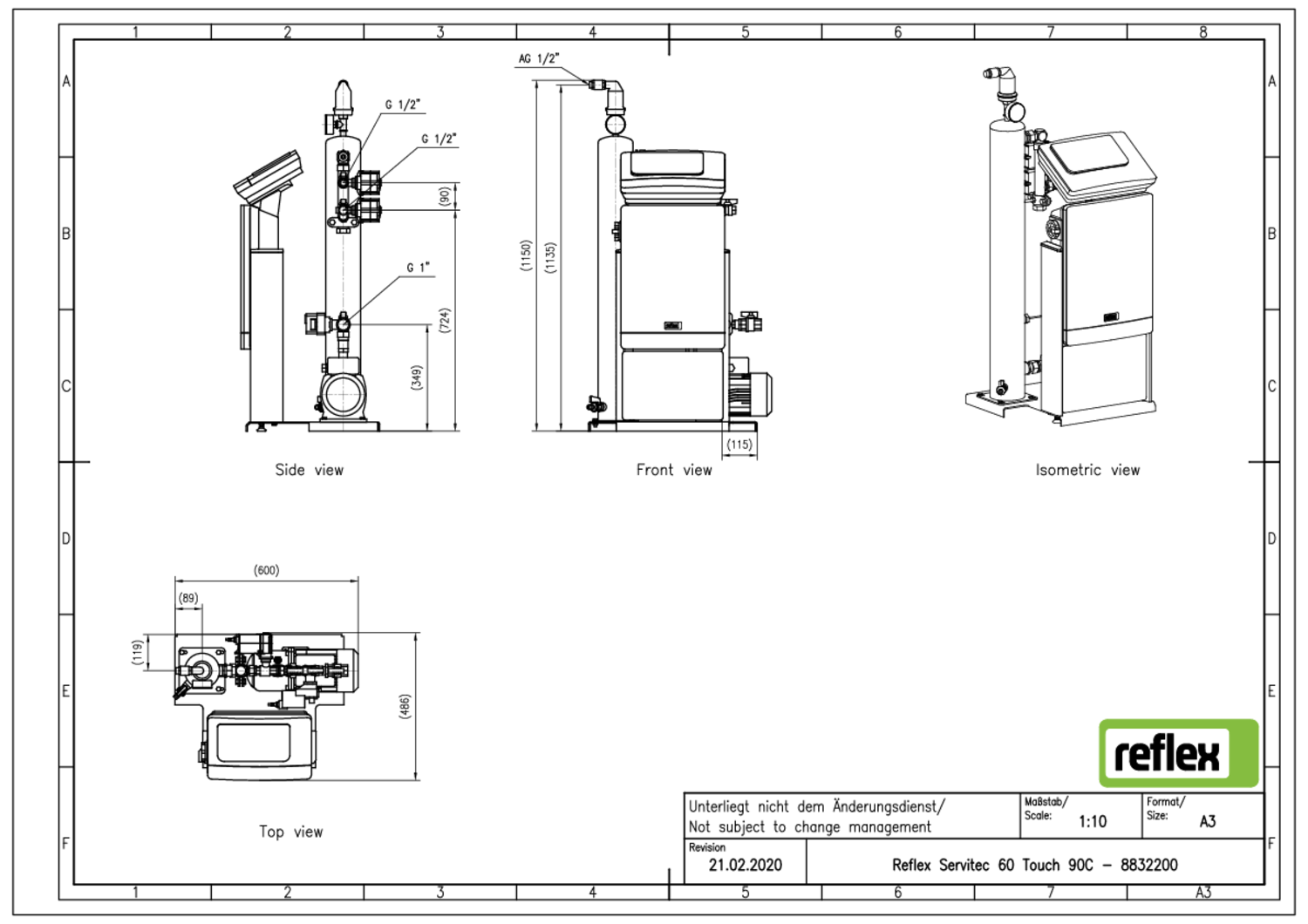

Maße

- zusammengesetzt: H: 1150 mm

- B:

Gewicht: 38.80 KGM

Max. Anlagenvolumen Glykol: 50 m3

Max. Anlagenvolumen Glykol: 50 m3

Min. Umgebungstemperatur: 0 'C

Max. Umgebungstemperatur: 35 'C

Min. zul. Betriebstemperatur (ft): 1 'C

Max. zul. Betriebstemperatur: 90 'C
