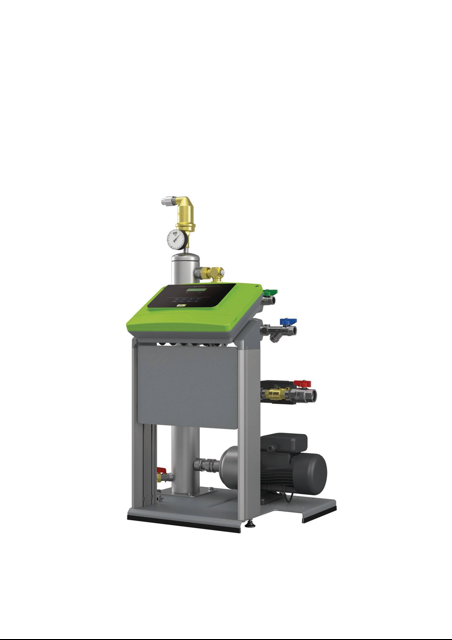

Reflex Vakuum-Sprührohrentgasung
Servitec 35/90

Servitec Vakuum-Sprührohrentgasung zur

System- und Nachspeisewasserentgasung in

geschlossenen Heizwasser- und

Kühlkreisläufen, als vollautomatische

Multifunktionseinheit mit 'auto start'-

Funktion und selbsttätigem hydraulischen

Abgleich des Entgasungsprozesses sowie

Steuerung und Überwachung der

Nachspeisefunktion. Geeignet für die

Medien Wasser und Wasser/Glykolgemisch

bis zu einem Mischungsverhältnis von 50/

50%. Funktionseinheit bestehend aus

Hydraulikteil und Control Basic

Steuerungs- und Bedieneinheit. Beides

ist ergonomisch und wartungsfreundlich

in ein modulares bodenstehendes

Rahmensystem aus EV 1 eloxierten

Aluminiumpräzisionsprofilen eingebunden

und mit CE-Kennzeichen.Im Hydraulikteil

erfolgt die Entgasung mittels einer

Edelstahl-Kreiselpumpe in Verbindung mit

in einem vertikal angeordneten

Edelstahl-Vakuum-Sprührohr. Dieses ist

mit Vakuumsprühdüse, Peilrohrentgasung

und Druck-/Niveauüberwachung

ausgerüstet. Die Control Basic Steuerung

ist in ein robustes Kunststoffgehäuse

integriert, in der sowohl die Leistungs-

und Kommunikationselektronik und das

Bedientableau mit schmutzunempfindlicher

Folientastatur untergebracht ist.

Control Basic ist eine vollautomatische

frei parametrierbare

Mikroprozessorsteuerung mit Echtzeituhr,

differenzierendem Fehler- und

Parameterspeicher, zweizeiliger

Klartextanzeige für Systemdruck und

allen relevanten Betriebs- und

Störmeldungen, LED-Anzeige der

Betriebsmodi und allgemeiner

Fehlermeldung. Kommunikationselektronik

bestehend aus: -Schnittstelle RS 485 als

Datenschnittstelle bzw. für den

Anschluss optionaler

Kommunikationskomponenten Ausgang zur

Weiterleitung der Sammelmeldung Eingang

zur Signalverarbeitung eines

Kontaktwasserzählers zur Nachspeise-

Funktionsanforderung über externes

Signal Steuereinheit komplett montiert

und anschlussfertig nach VDE-

Vorschriften verdrahtet,

Netzanschlusskabel und Netzstecker,

Systemanschlüsse mittels integrierten

Absperrungen. Vakuum-Sprührohrentgasung

des Inhalts-, Füll- und

Nachspeisewassers in selbstoptimierendem

Betrieb mit Zyklen für Dauer-,

Intervall- und Nachspeiseentgasung.

Kontrollierte Nachspeisung über

betriebssicheren Zweiwegemotorkugelhahn.

Die Ansteuerung erfolgt über eine

integrierte Systemdruckauswertung oder

ein externes 230 V Signal (z.B. einer

Druckhaltestation), mit automatischer

Unterbrechung und Störmeldung bei

Überschreitung der Laufzeit und/oder der

Zyklenanzahl. Die Nachspeisung kann

alternativ aus einem offenen

Netztrennbehälter erfolgen.

Auswertemöglichkeit eines

Kontaktwasserzählers inkl. optional

möglicher Kapazitätsüberwachung von

Ionentauschern in der Nachspeiseleitung.

Dokumentation und Kontrolle des

Gesamtsystems bezüglich o.g. Parameter.

Typ: 35

Max. zul. Betriebsüberdruck: 8 bar

Min. Arbeitsdruck: 0.5 bar

Max. Arbeitsdruck: 2.5 bar

Arbeitsdruck: 0.5

- 2.5 bar

Mindestzulaufdruck Nachspeisung: 0.10 ba

Max. Schalldruckpegel: 55 dB(A)

Anschluss elektrisch: 230V/50Hz

Anschluss Druckseite: G 1'

Anschluss Abströmseite: G 1/2'

Anschluss Nachspeisung: G 1/2'

Steuerungstyp: Control Basic

Ausscheidegrad gelöste Gase bis: 90 %

Max. Teilvolumenstrom Netz: 0.550 m3/h

Max. Volumenstrom Nachspeisung: 0.350 m3

Elektr. Nennstrom: 5.00 A

Max. elektr. Nennleistung: 0.75 kW

Max. elektr. Nennleistung: 0.75 kW

Max. Höhe: 965 MMT

Breite: 569 MMT

Breite: 569 MMT

Tiefe: 486 MMT

Max. Anlagenvolumen: 220 m3

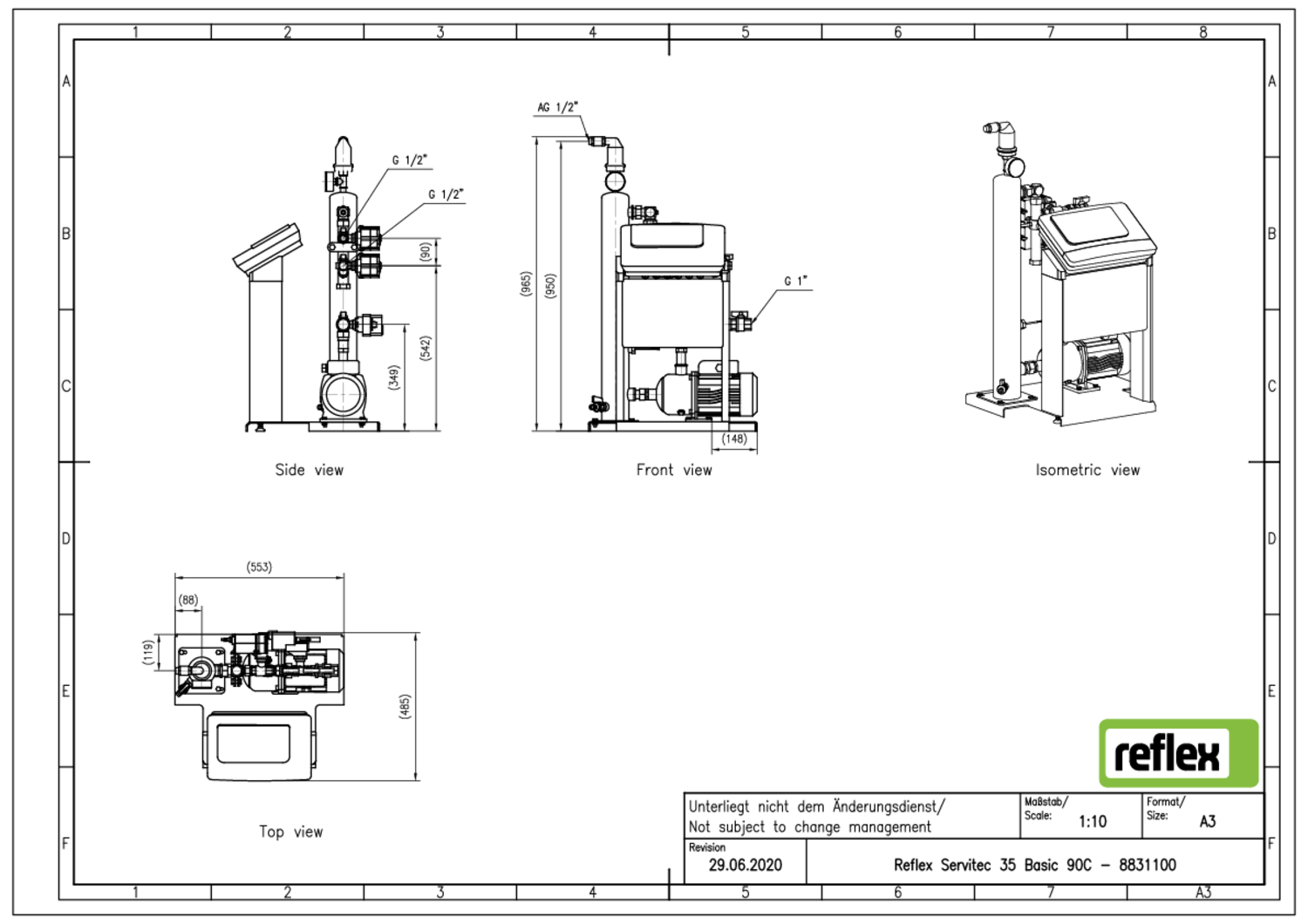

Maße

- zusammengesetzt: H: 965 mm

- B: 5

Gewicht: 31.40 KGM

Max. Anlagenvolumen Glykol: 50 m3

Max. Anlagenvolumen Glykol: 50 m3

Min. Umgebungstemperatur: 0 'C

Max. Umgebungstemperatur: 35 'C

Min. zul. Betriebstemperatur (ft): 1 'C

Max. zul. Betriebstemperatur: 90 'C
