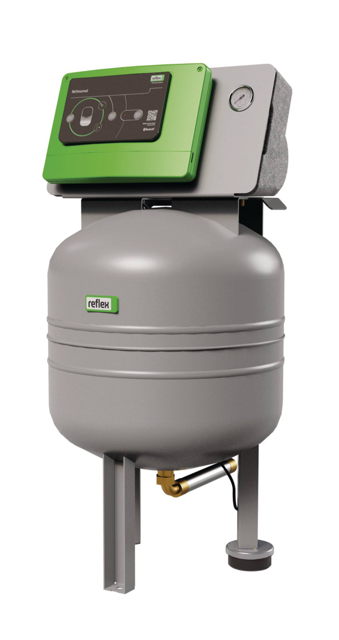

Reflex Kompressordruckhaltung Reflexomat
XS

Reflexomat Pneumatik und Steuerungsmodul

für kompressorgesteuerte

Druckhaltestation Reflexomat zum Druck

halten und zur Nachspeisewassersteuerung

in geschlossenen Heizwasser- und

Kühlkreisläufen.Gebaut nach DIN EN 12828

und den Anforderungen der VDI 4708 mit

CE-Kennzeichen.Geeignet für den Einsatz

in lärmsensiblen Bereichen. Die

Funktionseinheit besteht aus einem

bodenstehenden Membran-

Druckausdehnungsgefäß, gebaut nach DIN

EN 13831 sowie Richtlinie EU 2014/68/EU

(EU-DGRL) mit CE- Kennzeichnung sowie

aufgesetzter Steuereinheit aus

Druckluftpneumatik und vertikal, mit App

Bedienung ausgerichteter Control Smart

Steuerungs- und Bedieneinheit. Im

Pneumatikteil wird die Druckhaltung

mittels Druckluftkompressor in

Verbindung mit einem

Druckluftmagnetventil als

Überströmeinrichtung realisiert.

Membran-Druckausdehnungsgefäß: -stehende

Ausführung mit Füssen inkl. Messumformer

zur Gefäßinhaltsmessung mit integriertem

Kompensator luftseitig komplett

kunststoffbeschichtet Ein

Sicherheitsventil dient zur

Druckabsicherung des Druckgefäßes. Die

Systemdruckmessung erfolgt mittels

elekronischem Sensor. Im Pneumatikteil

wird die Druckhaltung mittels eines

Druckluftkompressors in Verbindung mit

einem Druckluftmagnetventil als

Überströmeinrichtung realisiert. Die

Systemdruckmessung erfolgt mittels

elektronischem Sensor. Pneumatikteil

bestehend aus: -Druckluftkompressor

Luftmagnetventil Sicherheitsventil zur

Druckabsicherung des Membran-

Druckausdehnungsgefäßes Drucksensor

Verbindungsleitungen Die Control Smart

Steuerung ist in ein robustes

Kunststoffgehäuse integriert, in der

sowohl die Leistungs- und

Kommunikationselektronik und das

Bedientableau mit

schmutzunempflindlicher Folientastatur

untergebracht sind. Bluetooth

serienmäßig als

Kommunikationsschnittstelle integriert.

Die Steuerung besitzt eine

vollautomatische Mikroprozessorsteuerung

mit Zeitfunktion, differenzierendem

Fehler- und Parameterspeicher, LED-

Anzeige der Betriebsmodi und allgemeiner

Fehlermeldung, Visualisierung der

Steuerungszustände für Systemdruck und

allen relevanten Betriebs- und

Störmeldungen mit der Control Smart App

via Bluetooth Kommunikation.

Kommunikationselektronik bestehend aus:

RS485 (galvanisch getrennt) für den

Anschluss optionaler

Kommunikationskomponenten Protokoll

Modbus RTU Ausgang zur Weiterleitung der

Sammelmeldung Eingang zur

Signalverarbeitung eines

Kontaktwasserzählers Ausgang zum

Anschluss niveauabhängiger Nachspeise-/

Entgasungsstationen zur Nachspeise-

Funktionsanforderung über externes

Signal Control Smart arbeitet mittels

Plug &amp, Play Funktion zur

eigenständigen Anlagendruckerkennung,

ermöglich eine drahtlose

Komfortbedienung über eine App für

Smartphones und Tablets für die

Betriebssysteme iOS und Android zur

einfachen Inbetriebnahme und zur

Visualisierung des Anlagenbetriebs.

Folgende Funktionen stehen zur

Verfügung: und selbsterklärende Menü-

und Bedienführung Einstellung der

Uhrzeit und des Datums und Verstellen

des Mindestbetriebsdrucks p0 Warn- und

Fehleranzeige zu Anlagendruck und

Betriebszuständen inkl.

Diagnosehinweisen und

Handlungsempfehlungen und einfache

Inbetriebnahme (Inbetriebnahme-

Assistent) Parametrierung und

Fehlerbehebungsassistent Softwareupdates

für die Anlagensteuerung Sicherheits-

und funktionsrelevante Parameter sind

vor unautorisiertem Zugriff geschützt.

Steuereinheit komplett montiert und

anschlussfertig nach VDE-Vorschriften

Typ: XS

Min. Umgebungstemperatur: 0 'C

Max. Umgebungstemperatur: 45 'C

Max. zul. Systemtemperatur: 110 'C

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 6 bar

Max. Schalldruckpegel: 57 dB(A)

Schutzart: IP 54

Anschluss WBI: G 1'

Anschluss elektrisch: 230V/50Hz

Max. elektr. Nennleistung: 0.25 kW

Steuerungstyp: Control Smart

Max. elektr. Nennleistung: 0.25 kW

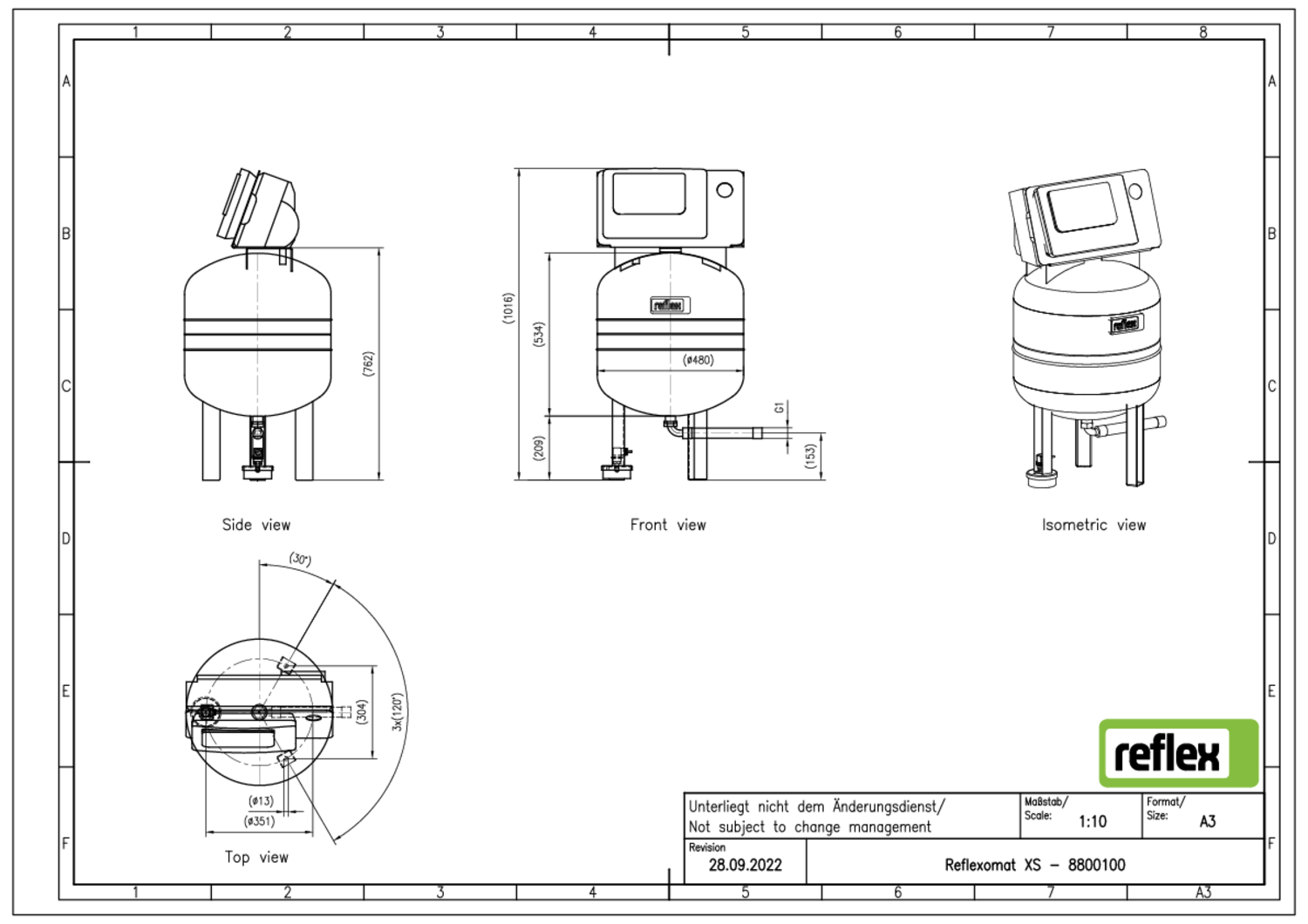

Durchmesser: 480 MMT

Max. Höhe: 1016 MMT

Höhe Wasseranschluss: 153 MMT

Breite: 480 MMT

Breite: 480 MMT

Kippmaß ca.: 1035 MMT

Maße

- zusammengesetzt: H: 1016 mm

- B:

Gewicht: 28.00 KGM

Farbe: grau

Farbe: grau

Steuereinheit: zur Gefäßmontage

Nennvolumen (Float): 80 l

Nennvolumen: 80 l

Max. Nutzvolumen: 72 l

Anzahl Pumpen: 1
