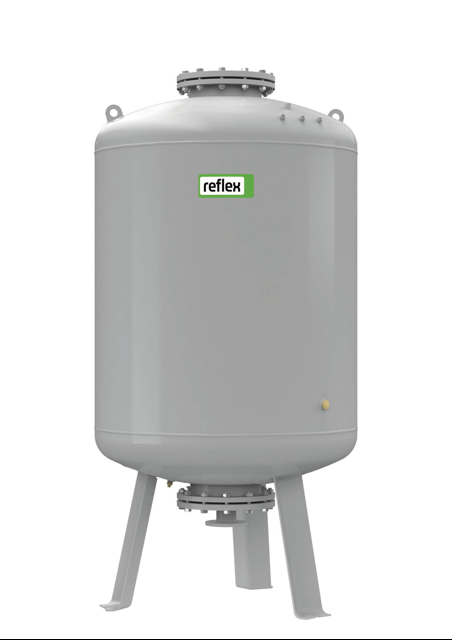

Reflex Kompressordruckhaltung Reflexomat
Folgegefäß RF 4000, grau, 6 bar

Reflexomat RF Membran-Ausdehnungsgefäß

für Reflexomat kompressorgesteuerte

Druckhaltestation für geschlossene Heiz-

und Kühlwasseranlagen. Zulassung gemäß

EU-Druckgeräterichtlinie 2014/68/EU.

Gefässe sind gebaut nach DIN EN 13831

und VDI 4708 bzw. AD 2000. -stehend mit

Fußkonstruktion Butyl Vollmembran nach

DIN EN 13831 und außen

kunststoffbeschichtet über

bauteilgeprüftes Luftsicherheitsventil

(SV) angeschweißter seitlicher Muffe zum

Anschluss eines Membranbruchmelders

Hinweis: Keine Bewilligungspflicht gemäß

Schweizer Richtlinie SWKI HE301-01 und

SVTI bei (PSV * VN <= 3.000 bar *

Liter).

Typ: RF 4000

Max. zul. Betriebstemperatur: 70 'C

Betriebstemperatur: -10

- 70 'C

Max. zul. Betriebsüberdruck: 6 bar

Anschluss WBI: DN65/PN6

Anschlussart WBI: Innengewinde konisch (

Durchmesser: 1500 MMT

Max. Höhe: 3053 MMT

Höhe Wasseranschluss: 490 MMT

Kippmaß ca.: 3103 MMT

Maße

- zusammengesetzt: H: 3053 mm

- D=:

Farbe: grau

Gewicht: 1080.00 KGM

Farbe: grau

Nennvolumen (Float): 4000 l

Nennvolumen: 4000 l

Max. Nutzvolumen: 3600 l

Max. zul. Systemtemperatur: 120 'C

Max. zul. Sicherheitstemperatur: 110 'C

Min. zul. Betriebstemperatur (ft): -10 '
