Reflex Membran-Druckausdehnungsgefäß

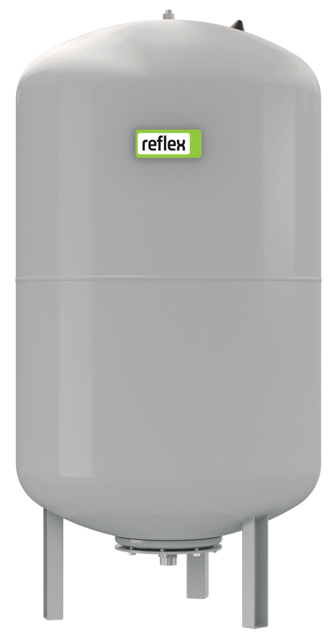

Reflex NGV 100, grau, 6 bar

Reflex NGV 100

Membran-Druckausdehnungsgefäß für

geschlossene Heiz- und

Kühlwassersysteme. Gefäße sind

konstruiert und gefertigt nach DIN EN

13831. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU. Die hochwertige

Butyl-Vollmembran trennt zuverlässig die

statische Gasfüllung vom Wasserraum und

ist Sauerstoffdiffusionsdicht gemäß

VDI/BTGA 6044 für Kühlungsanlagen.

<ul><li>Langlebige

Epoxidharzbeschichtung

</li><li>Geschweißte Ausführung

</li><li>Nicht tauschbare Vollmembran

nach DIN EN 13831

</li><li>Ab 35 Liter stehend

</li><li>Für Frostschutzmittelzusatz

mindestens 25 bis 50 %

</li><li>Mit Gewindeanschluss aus

Edelstahl

</li><li>Max. zulässige Systemtemperatur

120 'C

</li><li>Max. zulässige

Betriebstemperatur 70 'C

</li></ul>

Typ: NGV 100

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 6 bar

Gasvordruck werksseitig: 1.5 bar

Anzahl Anschlüsse: 1

Anschluss WBI: G 1'

Anschlussart WBI: Außengewinde (metrisch

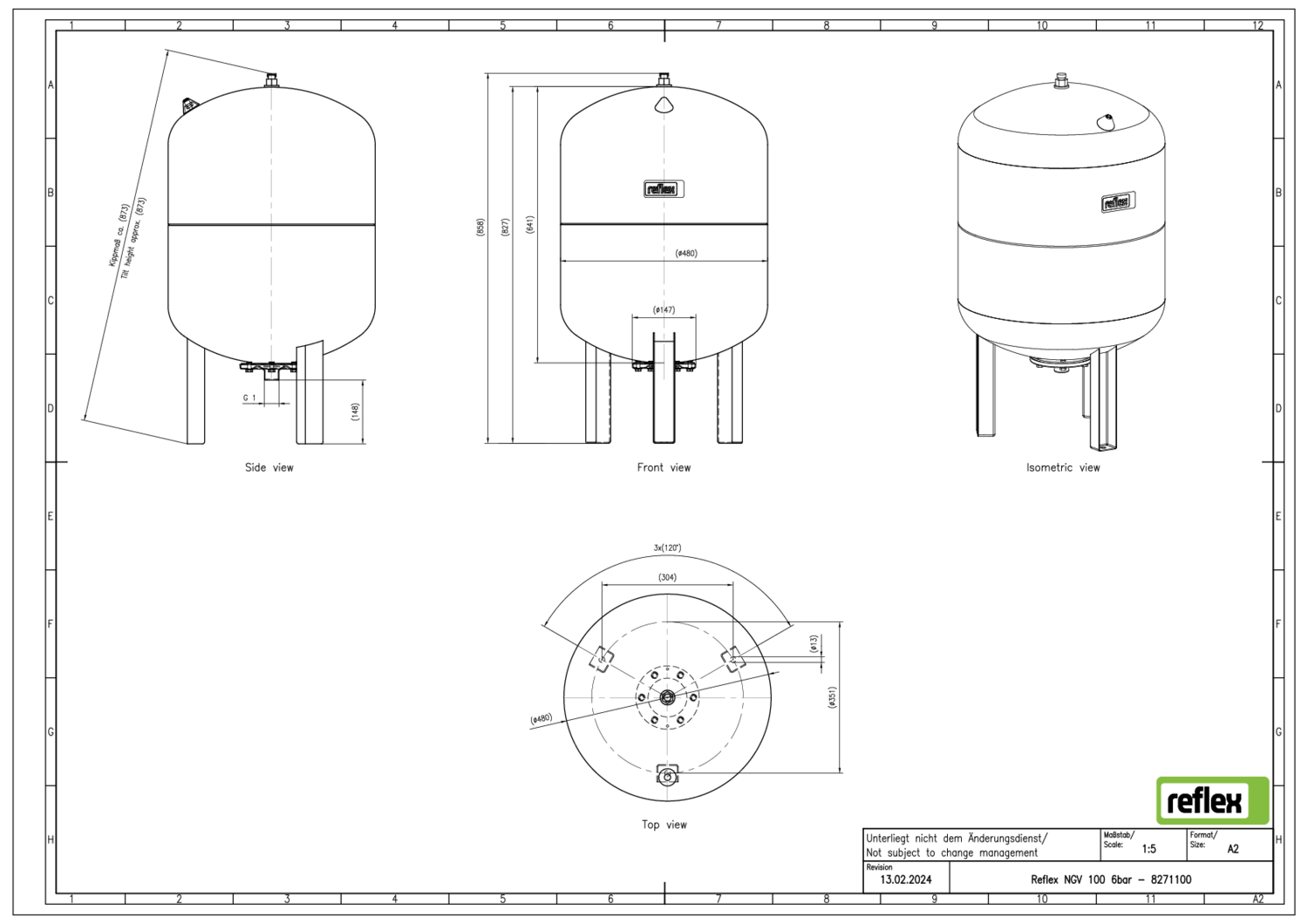

Durchmesser: 480 MMT

Max. Höhe: 858 MMT

Höhe Wasseranschluss: 148 MMT

Farbe: grau

Breite Füße: 351 MMT

Kippmaß ca.: 868 MMT

Maße

- zusammengesetzt: H: 858 mm

- D=:

Gewicht: 14.60 KGM

Farbe: grau

Membranmaterial: Butyl

Manometer: false

Nennvolumen (Float): 100 l

Nennvolumen: 100 l

Max. Nutzvolumen: 75 l

Max. zul. Systemtemperatur: 120 'C
