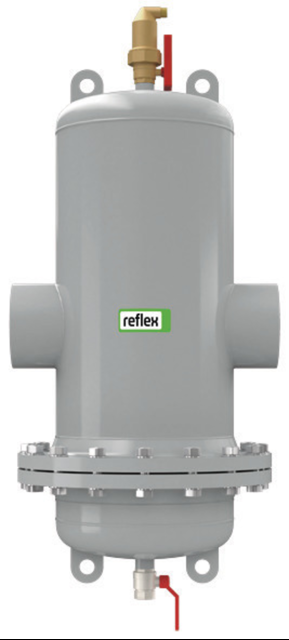

Reflex Extwin TW 273.0 R,
Schweißstutzen,10 bar

Extwin Kombinierter Luft-/Mikroblasen-

und Schlammabscheider für Heiz- und

Kühlwassersysteme bzw. geschlossene

flüssigkeitsgefüllte Systemkreisläufe.

Geeignet für die Medien Wasser und

Wasser/Glykolgemisch bis zu einem

Mischungsverhältnis von 50/50%. Armatur

zur Ansammlung von Gasblasen aus dem

Flüssigkeitsstrom über optimiertes

Abscheideelement Flowpac bzw.

automatische, permanente Ableitung in

die Atmosphäre über integrierten

absperrbaren Exvoid-T Großentlüfter mit

3-Wege-Ventil-Unterteil. Armatur für die

Entfernung von Partikeln ab einer Größe

von 5,0 Mikrometern aus dem

Flüssigkeitsstrom mit speziell hierfür

gestaltetem Einsatz. Die Reinigung und

Entleerung des Schmutzsammelraums ist

über einen eigenen

Entschlammungskugelhahn ohne

Betriebsunterbrechung möglich.

Wartungsflansch für einfachen

Gehäusezugang bei Reinigungs- und

Revisionsarbeiten.

Typ: TW 273.0 R

Max. zul. Betriebsüberdruck: 10 bar

Betriebsüberdruck: 10 bar

Anschluss WBI: 273,0

Anschlussvariante: Schweißstutzen

Max. Volumenstrom: 288.0 m3/h

Durchfluss-Kennwert kvs: 1185.7 m3/h

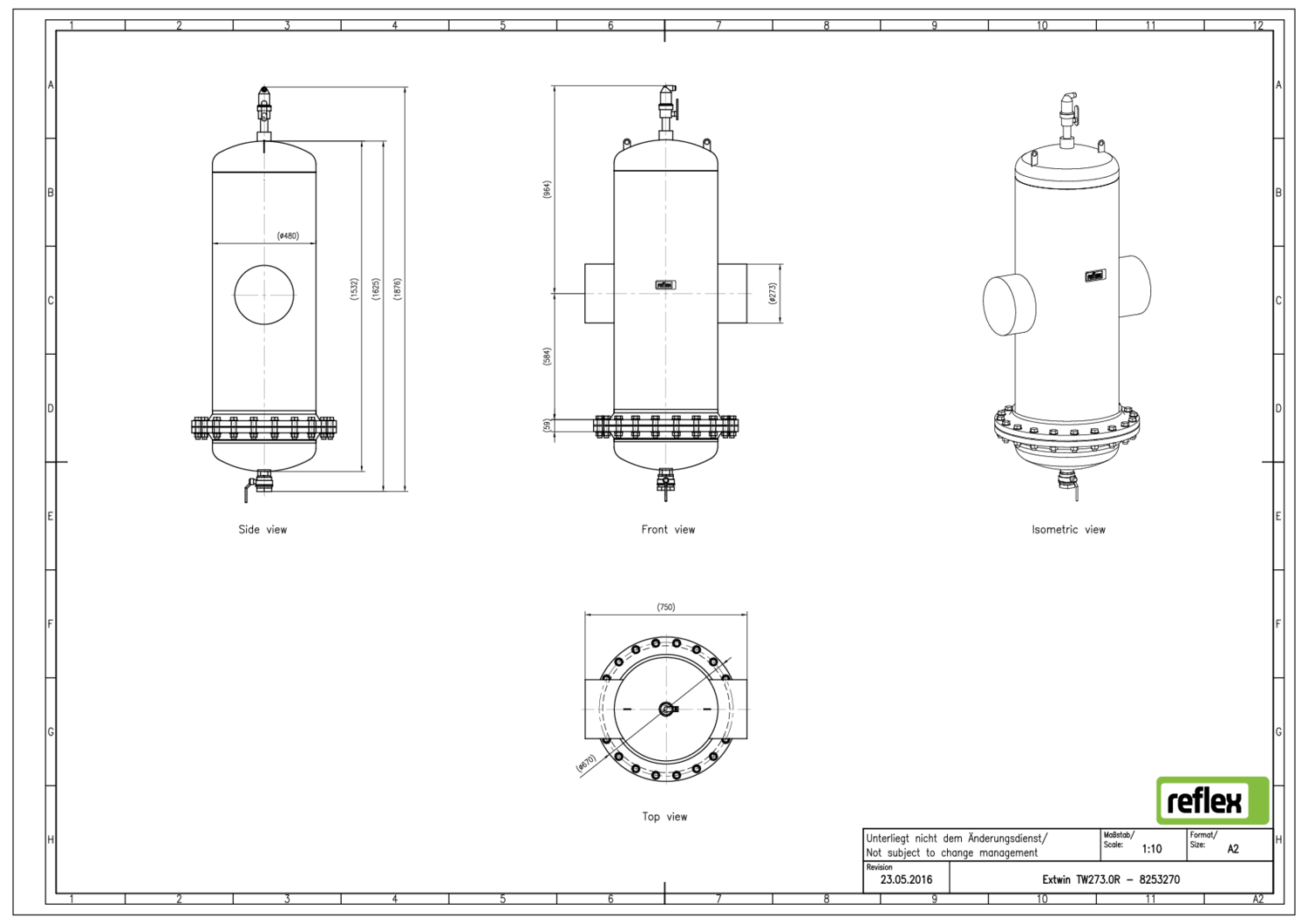

Durchmesser: 480 MMT

Max. Höhe: 1916 MMT

Höhe Mitte-Flansch (Entlüftung): 1001 MM

Höhe Mitte-Flansch (Abscheidung): 915 MM

Farbe: grau

Min. Platzbedarf oberhalb: 50 MMT

Min. Wartungshöhe: 1350 MMT

Einbaulänge: 750 MMT

Maße

- zusammengesetzt: H: 1916 mm

- D=:

Gewicht: 180.00 KGM

Farbe: grau

Gehäusewerkstoff: Stahl lackiert

Einbauvariante: horizontal

Min. zul. Betriebstemperatur (ft): 0 'C

Max. zul. Betriebstemperatur: 110 'C

Betriebstemperatur: 0 'C

- 110 'C

Betriebsüberdruck: 10 bar
