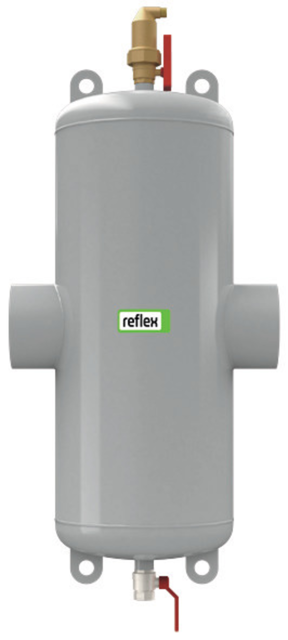

Reflex Extwin TW 219.1, Schweißstutzen,
10 bar
Kaufmännische Daten
| Artikelnummer | 8253160 |
| Preis (WLP) | 6.302,00 / Stck |
| Hauptwarengruppe | Zubehör |
| Warengruppe | Exvoid, Exdirt, Extwin |
| Rabattgruppe | Exvoid/Exdirt/Extwin ST |
| Maße inkl. Verpackung | 1480 x 780 x 560 mm; 141 kg |
Ausschreibungstext
Extwin Kombinierter Luft-/Mikroblasen-
und Schlammabscheider für Heiz- und
Kühlwassersysteme bzw. geschlossene
flüssigkeitsgefüllte Systemkreisläufe.
Geeignet für die Medien Wasser und
Wasser/Glykolgemisch bis zu einem
Mischungsverhältnis von 50/50%. Armatur
zur Ansammlung von Gasblasen aus dem
Flüssigkeitsstrom über optimiertes
Abscheideelement bzw. automatische,
permanente Ableitung in die Atmosphäre
über integrierten absperrbaren Exvoid-T
Großentlüfter mit 3-Wege-Ventil-
Unterteil. Armatur für die Entfernung
von Partikeln ab einer Größe von 5,0
Mikrometern aus dem Flüssigkeitsstrom
mit speziell hierfür gestaltetem
Einsatz. Die Reinigung und Entleerung
des Schmutzsammelraums ist über einen
eigenen Entschlammungskugelhahn ohne
Betriebsunterbrechung möglich. Optionale
Erweiterung mittels Magneteinsatz
Exferro zur Separierung
ferromagnetischen Partikel aus dem
Fluidstrom.
Typ: TW 219.1
Max. zul. Betriebstemperatur: 110 °C
Betriebstemperatur: 0 °C
- 110 °C
Betriebsüberdruck: 10 bar
Max. zul. Betriebsüberdruck: 10 bar
Betriebsüberdruck: 10 bar
Anschluss WBI: 219,1
Anschlussvariante: Schweißstutzen
Durchmesser: 409 MMT
Max. Höhe: 1470 MMT
Gewicht: 113.00 KGM
Farbe: grau
Max. Volumenstrom: 180.0 m3/h
Durchfluss-Kennwert kvs: 780.6 m3/h
Durchmesser: 409 MMT
Max. Höhe: 1470 MMT
Höhe Mitte-Flansch (Entlüftung): 792 MMT
Höhe Mitte-Flansch (Abscheidung): 678
MMT
Min. Platzbedarf oberhalb: 50 MMT
Min. Wartungshöhe: 430 MMT
Einbaulänge: 650 MMT
Farbe: grau
Maße
- zusammengesetzt: H: 1470 mm
-
D=: 409 mm
Gewicht: 113.00 KGM
Gehäusewerkstoff: Stahl lackiert
Einbauvariante: horizontal
Max. zul. Betriebstemperatur: 110 °C
Max. zul. Betriebsüberdruck: 10 bar
Anschluss WBI: 219,1
Min. zul. Betriebstemperatur (ft): 0 °C

Datenblatt

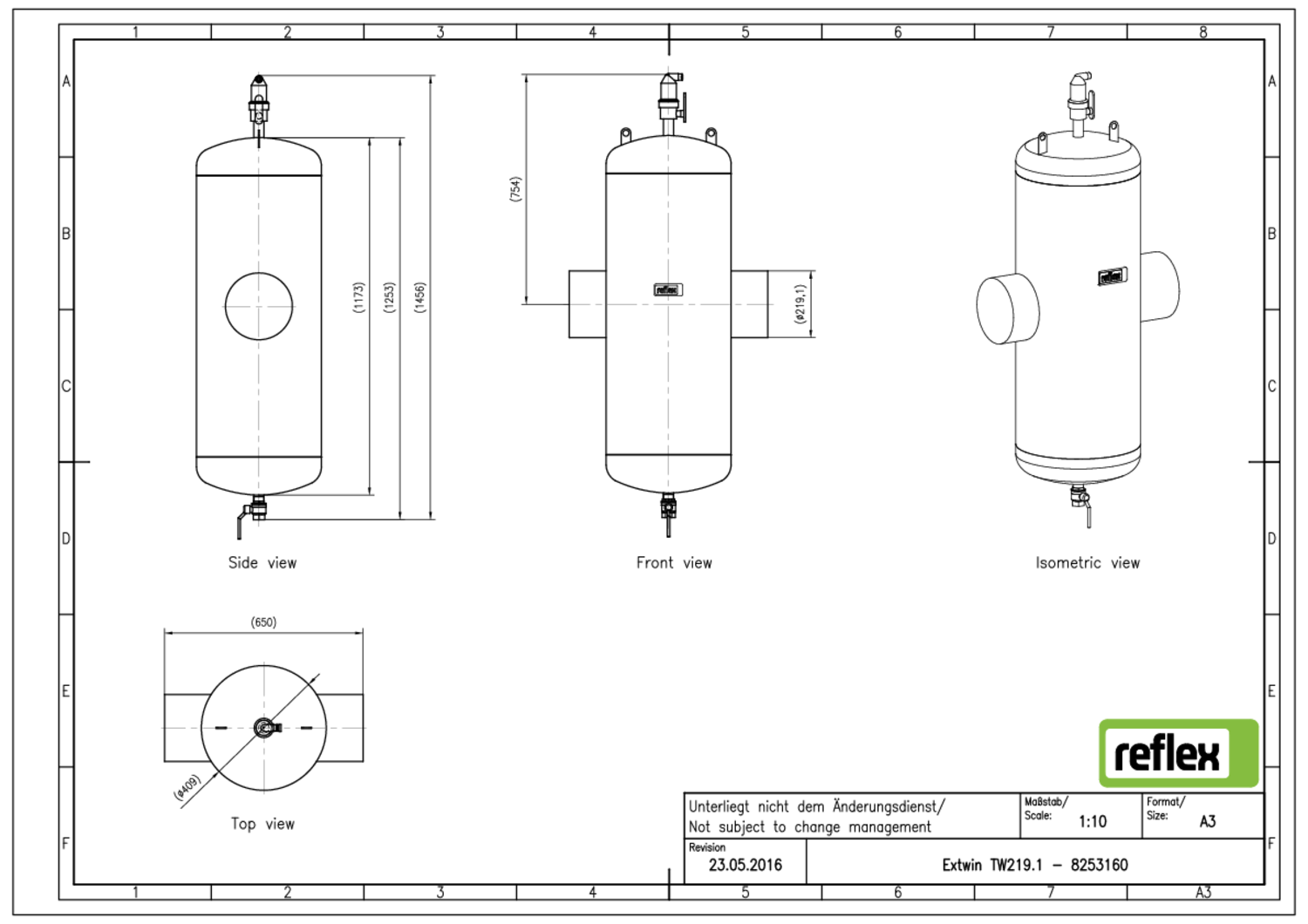

Technische Zeichnung
