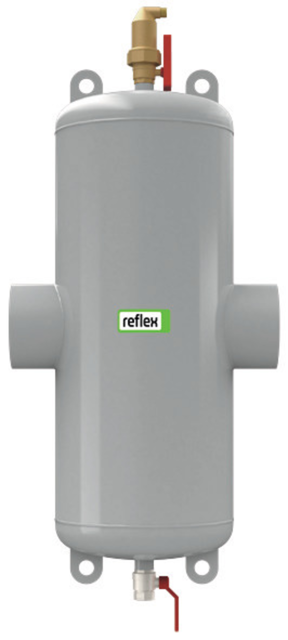

Reflex Extwin TW 114.3, Schweißstutzen,
10 bar

Extwin Kombinierter Luft-/Mikroblasen-

und Schlammabscheider für Heiz- und

Kühlwassersysteme bzw. geschlossene

flüssigkeitsgefüllte Systemkreisläufe.

Geeignet für die Medien Wasser und

Wasser/Glykolgemisch bis zu einem

Mischungsverhältnis von 50/50%. Armatur

zur Ansammlung von Gasblasen aus dem

Flüssigkeitsstrom über optimiertes

Abscheideelement bzw. automatische,

permanente Ableitung in die Atmosphäre

über integrierten absperrbaren Exvoid-T

Großentlüfter mit 3-Wege-Ventil-

Unterteil. Armatur für die Entfernung

von Partikeln ab einer Größe von 5,0

Mikrometern aus dem Flüssigkeitsstrom

mit speziell hierfür gestaltetem

Einsatz. Die Reinigung und Entleerung

des Schmutzsammelraums ist über einen

eigenen Entschlammungskugelhahn ohne

Betriebsunterbrechung möglich. Optionale

Erweiterung mittels Magneteinsatz

Exferro zur Separierung

ferromagnetischen Partikel aus dem

Fluidstrom.

Typ: TW 114.3

Max. zul. Betriebsüberdruck: 10 bar

Betriebsüberdruck: 10 bar

Anschluss WBI: 114,3

Anschlussvariante: Schweißstutzen

Max. Volumenstrom: 47.0 m3/h

Durchfluss-Kennwert kvs: 244.3 m3/h

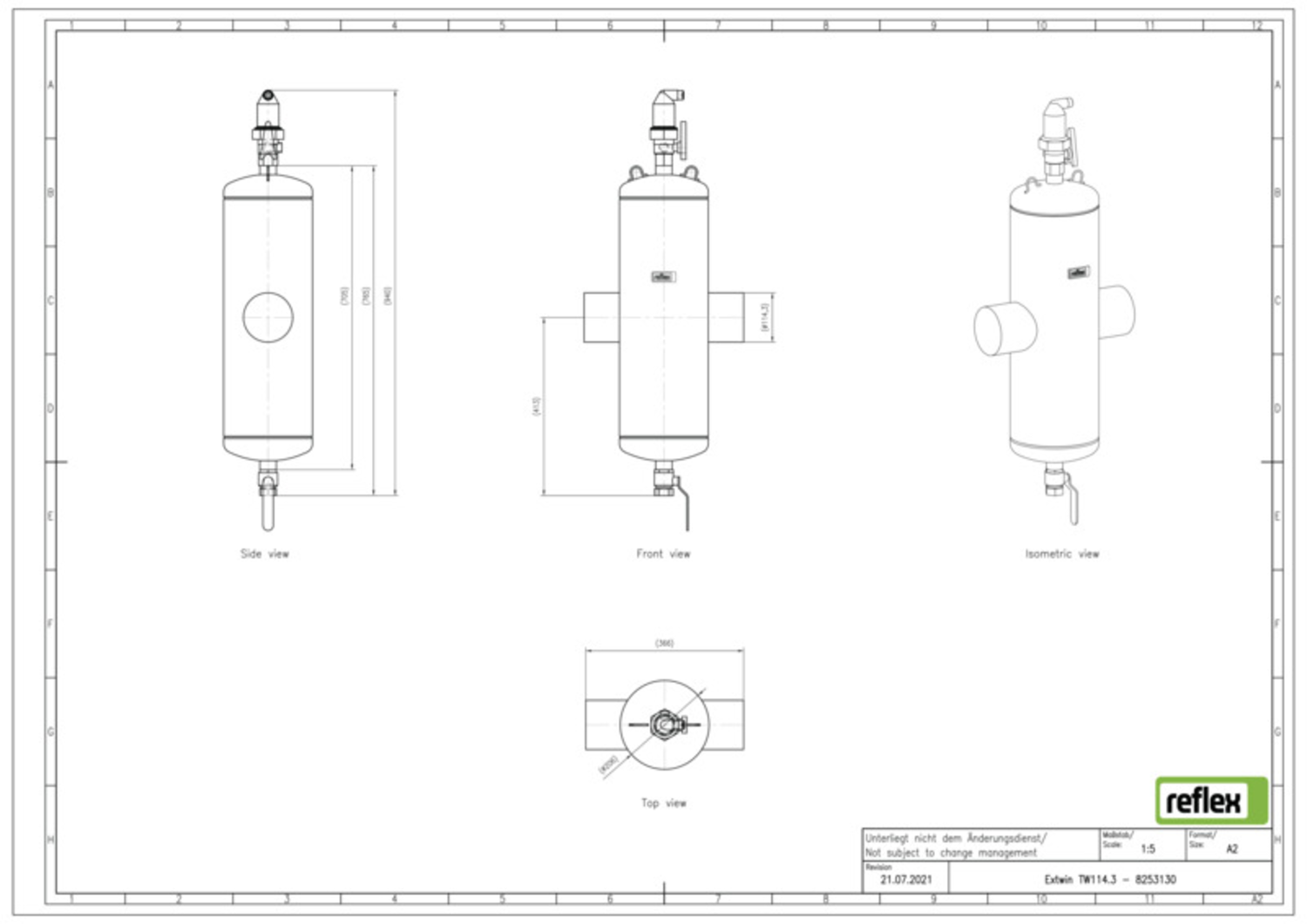

Durchmesser: 206 MMT

Max. Höhe: 940 MMT

Höhe Mitte-Flansch (Entlüftung): 527 MMT

Höhe Mitte-Flansch (Abscheidung): 413 MM

Farbe: grau

Min. Platzbedarf oberhalb: 50 MMT

Min. Wartungshöhe: 370 MMT

Einbaulänge: 370 MMT

Maße

- zusammengesetzt: H: 940 mm

- D=:

Gewicht: 14.00 KGM

Farbe: grau

Gehäusewerkstoff: Stahl lackiert

Einbauvariante: horizontal

Min. zul. Betriebstemperatur (ft): 0 °C

Max. zul. Betriebstemperatur: 110 °C

Betriebstemperatur: 0 °C

- 110 °C

Betriebsüberdruck: 10 bar
