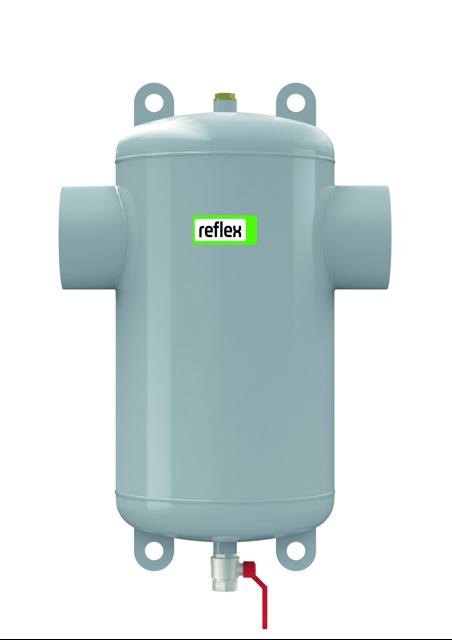

Reflex Schmutzabscheider Exdirt D 60.3,
Schweißstutzen, 10 bar

Exdirt Schmutz- und Schlammabscheider

für Heiz- und Kühlwassersysteme bzw.

geschlossene flüssigkeitsgefüllte

Anlagensysteme. Geeignet für die Medien

Wasser und Wasser/Glykolgemisch bis zu

einem Mischungsverhältnis von 50/50%.

Armatur für die Entfernung von Partikeln

ab einer Größe von 5,0 Mikrometern aus

dem Flüssigkeitsstrom mit speziell

hierfür gestaltetem Einsatz. Die

Reinigung und Entleerung des

Schmutzsammelraums ist über einen

eigenen Entschlammungskugelhahn ohne

Betriebsunterbrechung möglich.

Typ: D 60.3

Max. zul. Betriebsüberdruck: 10 bar

Betriebsüberdruck: 10 bar

Anschluss WBI: 60,3

Reinigungsanschluss: IG 1'

Anschlussvariante: Schweißstutzen

Max. Volumenstrom: 12.5 m3/h

Durchfluss-Kennwert kvs: 72.2 m3/h

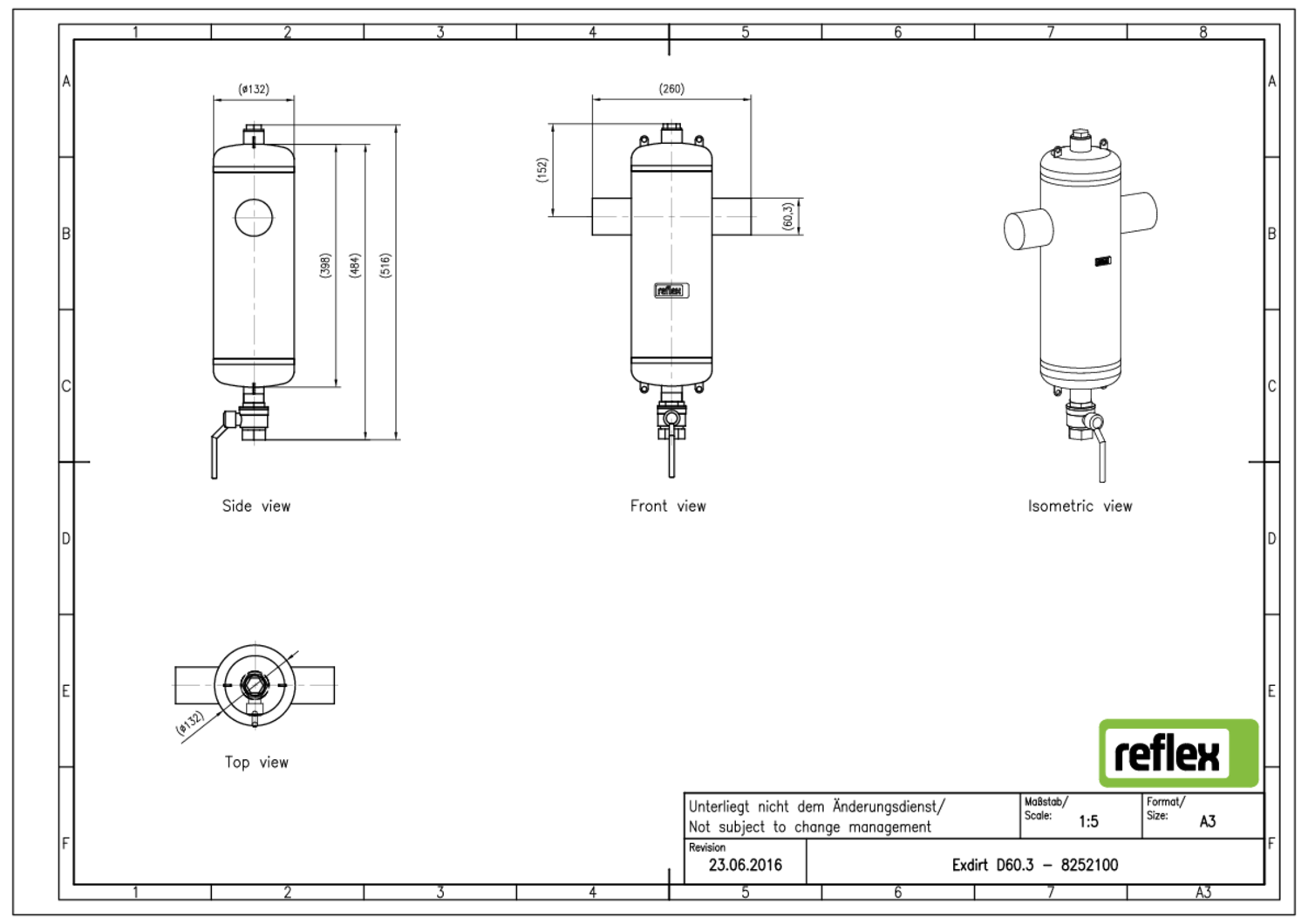

Durchmesser: 132 MMT

Max. Höhe: 521 MMT

Höhe Mitte-Flansch (Abscheidung): 165 MM

Farbe: grau

Min. Wartungshöhe: 370 MMT

Einbaulänge: 260 MMT

Maße

- zusammengesetzt: H: 521 mm

- D=:

Gewicht: 4.10 KGM

Farbe: grau

Gehäusewerkstoff: Stahl lackiert

Einbauvariante: horizontal

Min. zul. Betriebstemperatur (ft): 0 'C

Max. zul. Betriebstemperatur: 110 'C

Betriebstemperatur: 0 'C

- 110 'C

Betriebsüberdruck: 10 bar
