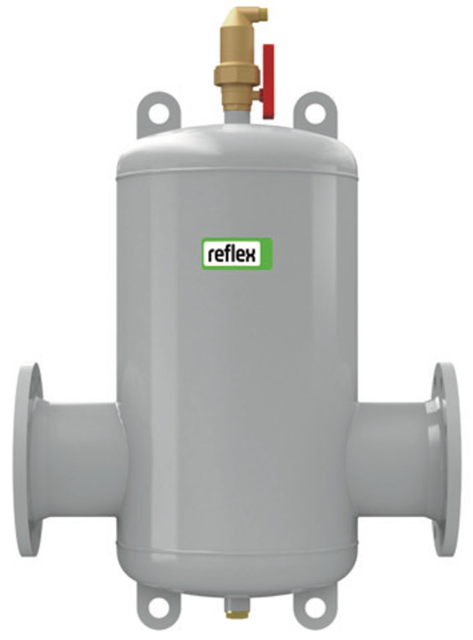

Reflex Mikroblasenabscheider Exvoid A
80, Flansch, 10 bar, 8-Loch

Exvoid Luft-/Mikroblasenabscheider für

Heiz-und Kühlwassersysteme bzw.

geschlosseneflüssigkeitsgefüllte

Anlagensysteme. Geeignet für die Medien

Wasser und Wasser/Glykolgemisch bis zu

einem Mischungsverhältnis von 50/50%.

Armatur zur Ansammlung von Gasblasen aus

dem Flüssigkeitsstrom über optimiertes

Abscheideelement bzw. automatische,

permanente Ableitung in die Atmosphäre

über integrierten absperrbaren Exvoid-T

Großentlüfter mit 3-Wege-Ventil-

Unterteil.

Typ: A 80

Max. zul. Betriebsüberdruck: 10 bar

Betriebsüberdruck: 10 bar

Anschluss WBI: DN80/PN16

Anschlussvariante: Flansch

Lochzahl Flansch: 8-Loch

Max. Volumenstrom: 27.0 m3/h

Durchfluss-Kennwert kvs: 158.5 m3/h

Durchmesser: 206 MMT

Max. Höhe: 740 MMT

Höhe Mitte-Flansch (Entlüftung): 159 MMT

Farbe: grau

Min. Platzbedarf oberhalb: 50 MMT

Einbaulänge: 470 MMT

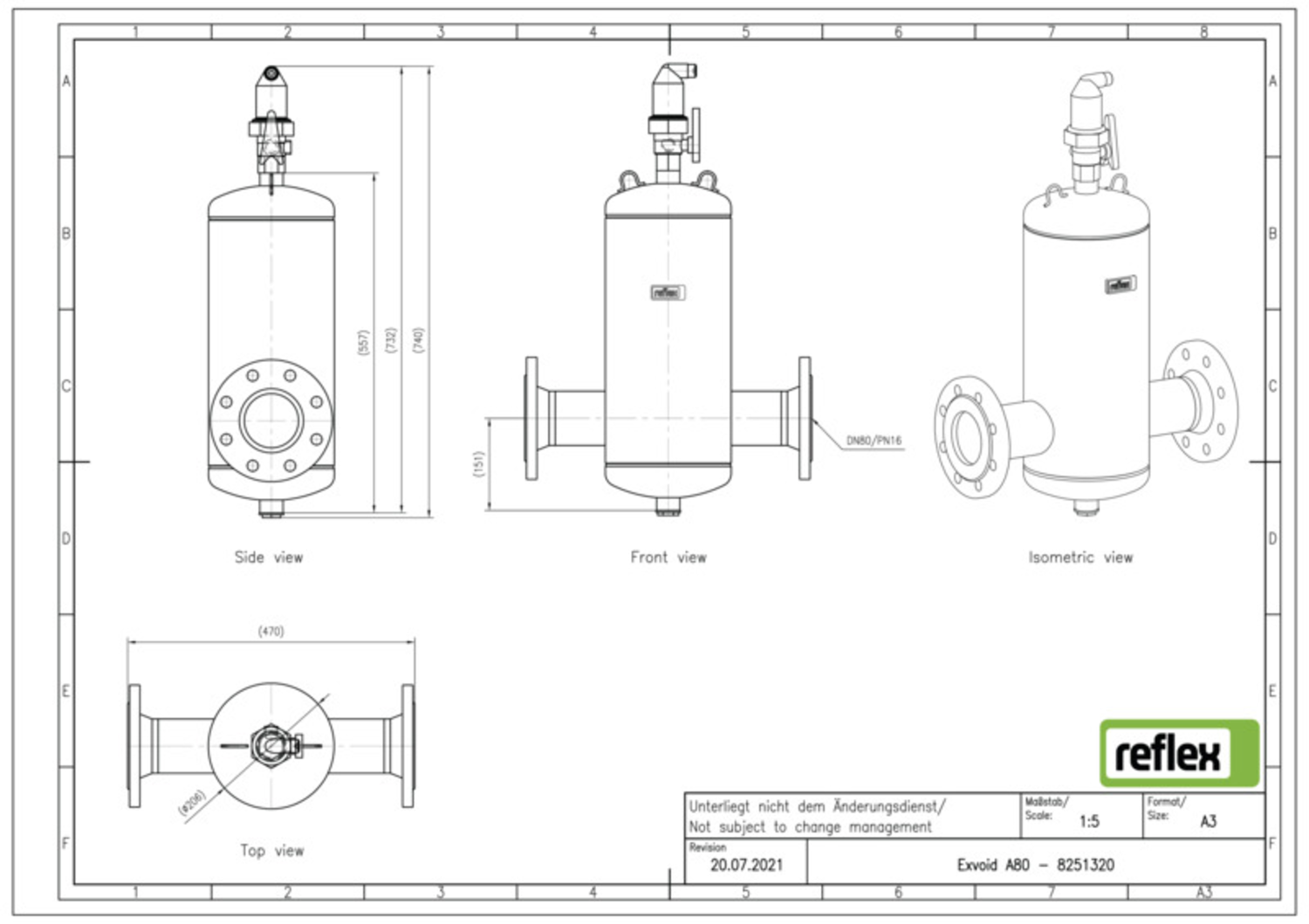

Maße

- zusammengesetzt: H: 740 mm

- D=:

Gewicht: 16.00 KGM

Farbe: grau

Gehäusewerkstoff: Stahl lackiert

Einbauvariante: horizontal

Min. zul. Betriebstemperatur (ft): 0 °C

Max. zul. Betriebstemperatur: 110 °C

Betriebstemperatur: 0 °C

- 110 °C

Betriebsüberdruck: 10 bar
