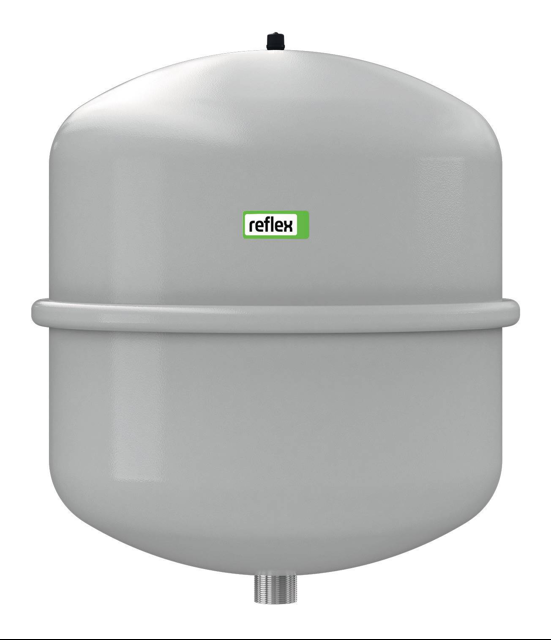

Reflex Membran-Druckausdehnungsgefäß
Reflex N 12, grau, 4 bar

Membran-Druckausdehnungsgefäß für

geschlossene Heiz- und

Kühlwassersysteme. Gefäße sind

konstruiert und gefertigt nach DIN EN

13831. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU. -Langlebige

Epoxidharzbeschichtung tauschbare

Halbmembran nach DIN EN 13831 35 Liter

stehend Frostschutzmittelzusatz

mindestens 25 bis 50 %

Gewindeanschlüssen zulässige

Systemtemperatur 120 'C zulässige

Betriebstemperatur 70 'C Hinweis: Keine

Bewilligungspflicht gemäß Schweizer

Richtlinie SWKI HE301-01 und SVTI bei

(PSV * VN <= 3.000 bar * Liter).

Typ: N 12

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 70 'C

Max. zul. Betriebsüberdruck: 4 bar

Gasvordruck werksseitig: 1.5 bar

Anschluss WBI: R 3/4'

Anschlussart WBI: Außengewinde (metrisch

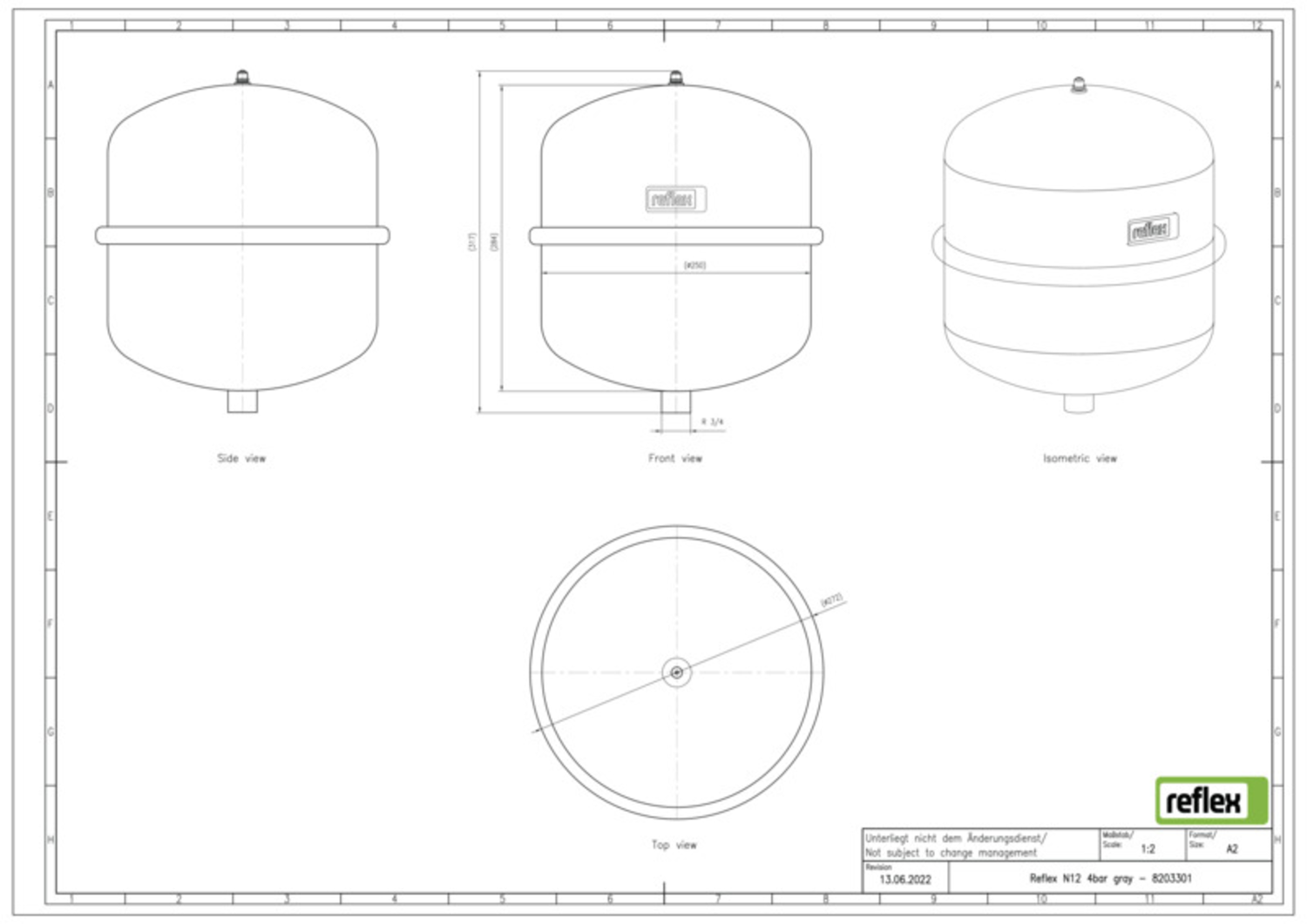

Durchmesser: 272 MMT

Max. Höhe: 317 MMT

Kippmaß ca.: 418 MMT

Maße

- zusammengesetzt: H: 317 mm

- D=:

Farbe: grau

Gewicht: 2.75 KGM

Farbe: grau

Membranmaterial: SBR

Manometer: false

Nennvolumen (Float): 12 l

Nennvolumen: 12 l

Max. Nutzvolumen: 10.8 l

Max. zul. Systemtemperatur: 120 'C
