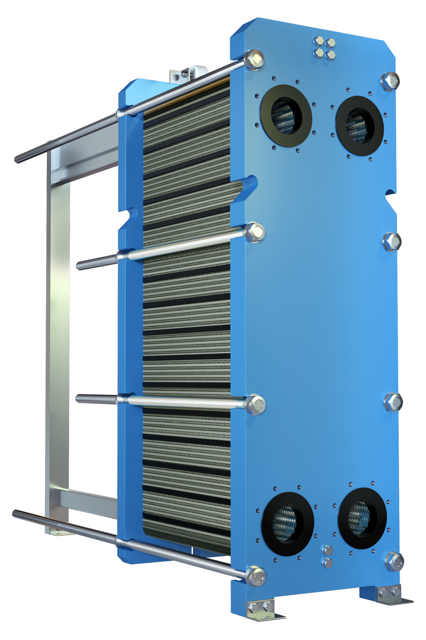

Reflex Plattenwärmetauscher Longtherm
geschraubt RLG-21-65

Longtherm Geschraubter

Plattenwärmetauscher mit

Edelstahlplatten. Die mit klebefreien

NBR Butyl Dichtungen versehenen Platten

werden an der oberen Tragstange

aufgehängt und dann mithilfe der

Spannschrauben im Kohlenstoffstahlrahmen

fixiert. Zulassung gemäß Richtlinie für

Druckgeräte 2014/68/EU.

Typ: RLG-21-65

Dichtungsmaterial: NBR Butyl

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 110 'C

Max. Spreizung primär/sekundär: 100 K

Max. zul. Betriebsüberdruck: 10 bar

Anschluss WBI: DN100/PN10

Anschlussmaterial: NBR Butyl

Anschlussvariante: Flansch

Anschluss Vor-/Rücklauf: DN100/PN10

Max. Höhe: 1181 MMT

Farbe: blau

Höhe k2-k3/k4-k1: 719 MMT

Breite: 480 MMT

Breite Primär-Sekundär: 225 MMT

Breite: 480 MMT

Tiefe: 745 MMT

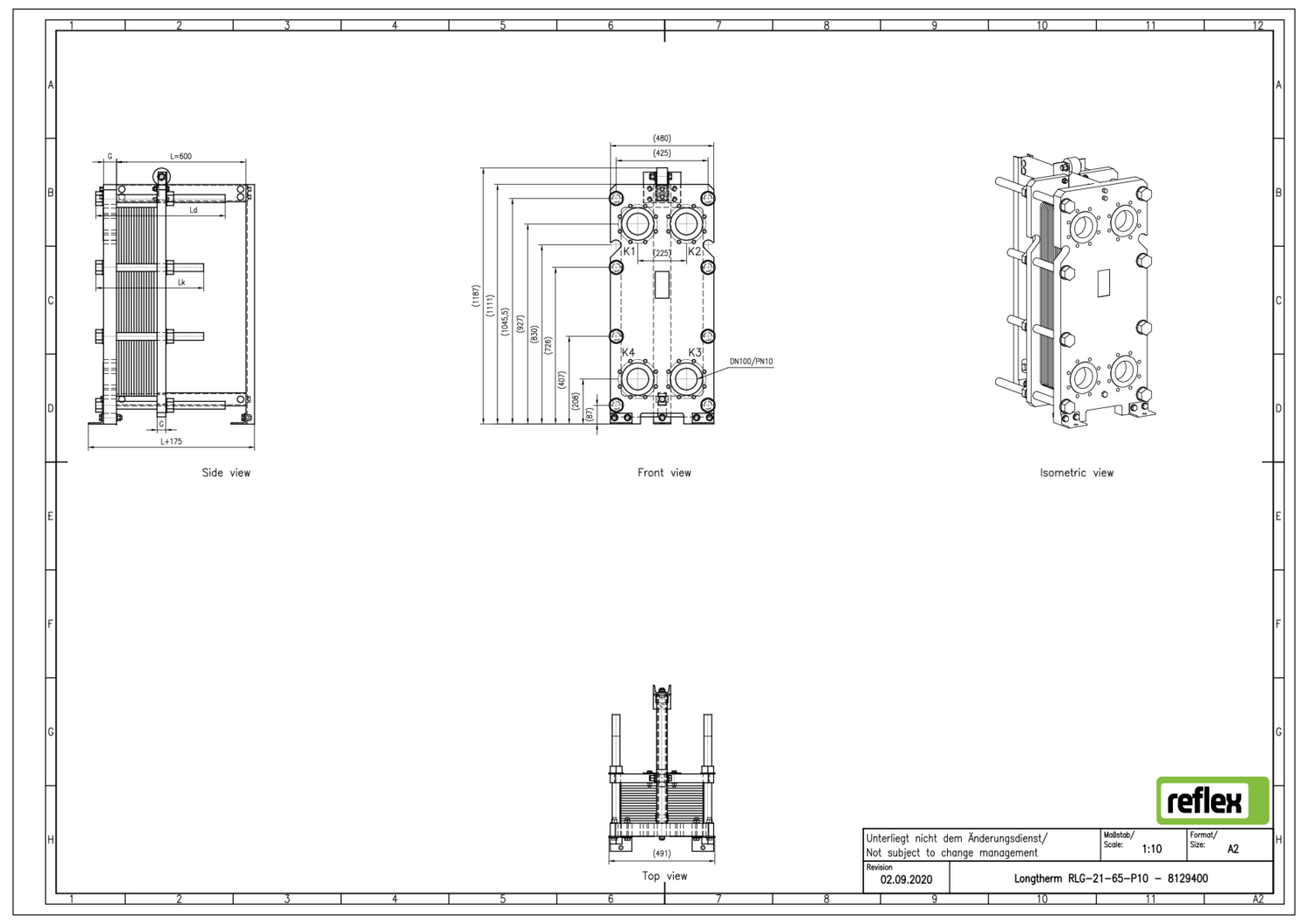

Maße

- zusammengesetzt: H: 1181 mm

- B:

Gewicht: 382.80 KGM

Farbe: blau

Plattenanzahl: 65

Plattenstärke: 0.500000 MMT

Inhalt Primärseite (k2/k3): 20.60 l

Inhalt Sekundärseite (k4/k1): 20.60 l

Plattenmaterial: AISI 316L

Rahmenmaterial: P355GH
