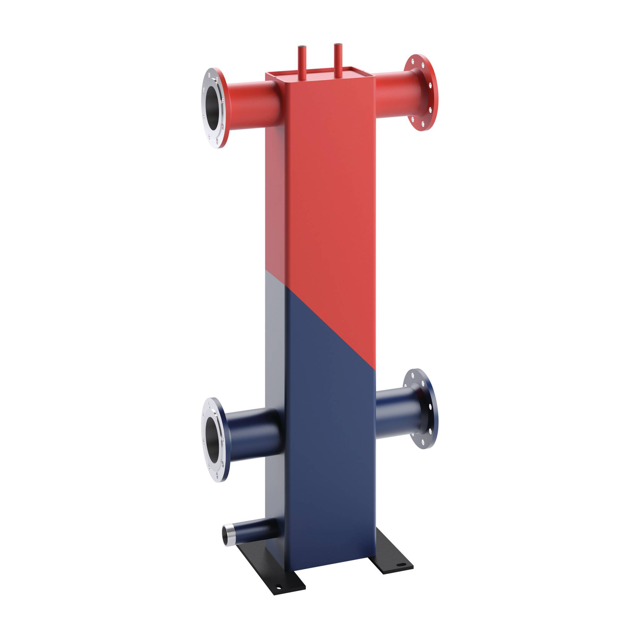

Reflex SINUS Hydraulische Weiche 300/200
DN125/PN6

Hydraulische Weiche in senkrechter

Bauweise. Gewährleistet eine optimale

hydraulische Entkopplung der

verschiedenen Primär- und Sekundärkreise

in allen Betriebszuständen. Keine sich

beeinflussenden Pumpen bei Teil- und

Volllast. Bestehend aus Rechteckkammer

aus Vierkant-Hohlprofil S235 mit

eingeschweißtem Deckel und Boden. Vier

Anschlussstutzen für Wärmeabnehmer und

Wärmeerzeuger aus geschweißtem Stahlrohr

mit Vorschweißflanschen PN 6 / PN 16.

2'-Gewindestutzen zur Entschlammung. 1/

2'-Muffe für Temperaturfühler. Standfuß

mit Bohrungen für Bodenbefestigung. Das

Bauteil ist werkseitig 100%

dichtigkeitsgeprüft und grundiert.

Typ: 300/200

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 110 'C

Betriebstemperatur: -10 'C

- 110 'C

Betriebsüberdruck: 0 bar

- 6 bar

Max. zul. Betriebsüberdruck: 6 bar

Betriebsüberdruck: 0 bar

- 6 bar

Anschluss Verbraucherkreis: DN125/PN6

Anschluss Erzeugerkreis: DN125/PN6

Max. Volumenstrom: 43.0 m3/h

Kammergröße: 300/200

Farbe: schwarz

Max. Höhe: 1480 MMT

Maße

- zusammengesetzt: H: 1480 mm

Gewicht: 126.00 KGM

Farbe: schwarz

Material: S 235 JR

Material: S 235 JR

Weicheninhalt: 79.1 L/lfdm

Anzahl Erzeugerkreise: 1

Anzahl Verbraucherkreise: 1

Stutzenanzahl: 4
