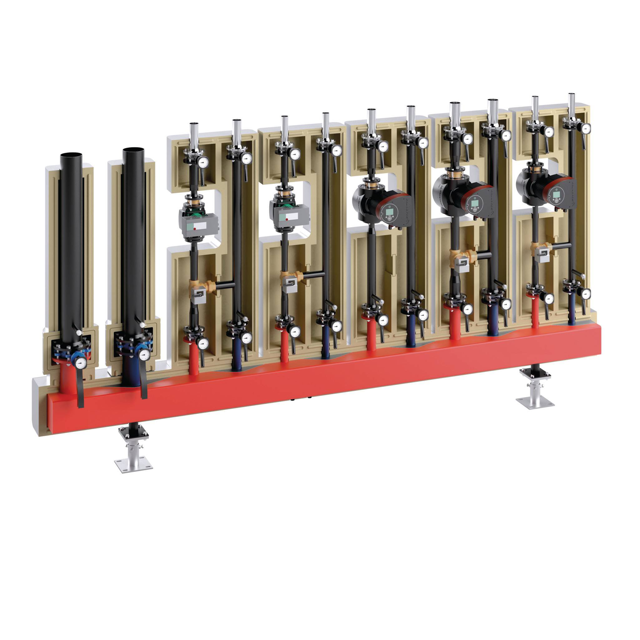

Reflex SINUS ProfiFixx Kompaktverteiler
300/200 14 Stutzen 290-330 mm
Kaufmännische Daten
| Artikelnummer | 4209391 |
| Preis (WLP) | 4.864,00 / Stck |
| Hauptwarengruppe | Verteiler |
| Warengruppe | ProfiFixx-Verteiler |
| Rabattgruppe | Sinus Verteiler |
Ausschreibungstext
Kombinierter Vor- und Rücklaufverteiler,
bestehend aus Vierkantrohr mit
nebeneinander angeordneten, durch
sinusförmige Trennwand geteilte Kammern
aus schwarzem Stahlblech S235.
Ermöglicht eine platzsparende und
übersichtliche Anordnung der jeweiligen
Heiz- oder Kühlkreise. Anschlussstutzen
als Gewinde- oder Flanschstutzen
ausgeführt und auf Höhe der
Absperrarmaturen ausgerichtet.
Entleerungsmuffen für Vor- und
Rücklaufkammer sind standardmäßig
vorhanden. Das Bauteil ist werkseitig
100% dichtigkeitsgeprüft und grundiert.
Typ: 300/200
Betriebstemperatur: -10 °C
- 110 °C
Betriebsüberdruck: 0 bar
- 6 bar
Max. zul. Betriebsüberdruck: 6 bar
Betriebsüberdruck: 0 bar
- 6 bar
Anschlussart: Flansch
Max. Anschluss Erzeugerkreis: bis DN150
Max. Anschluss Verbraucherkreis: bis DN1
Max. Volumenstrom: 68.8 m3/h
Leistung bei Delta T 20 'K: 1600.00 kW
Leistung bei Delta T 20 'K: 1600.00 kW
Farbe: schwarz
Kammergröße: 300/200
Länge: 4310 MMT
Länge: 4310 MMT
Länge: 4310 MMT
Wandstärke: 6.0 MMT
Maße
- zusammengesetzt: l: 4310 mm
Gewicht in kg/lfdm: 51.3 KGM/lfdm
Farbe: schwarz
Material: S235
Material: S235
Verteilerinhalt: 54.1 L/lfdm
Anzahl Verbraucherkreise: 6
Stutzenanzahl: 14
Min. zul. Betriebstemperatur (ft): -10 '
