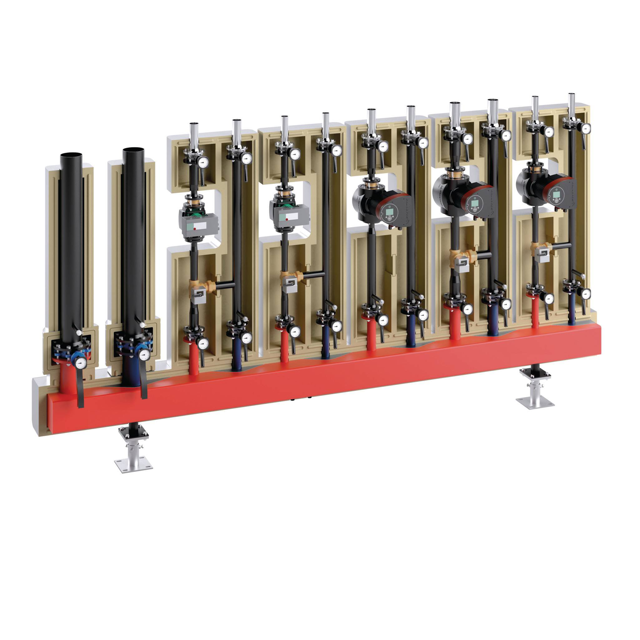

Reflex SINUS ProfiFixx Kompaktverteiler
280/180 8 Stutzen 290-330 mm

Kombinierter Vor- und Rücklaufverteiler,

bestehend aus Vierkantrohr mit

nebeneinander angeordneten, durch

sinusförmige Trennwand geteilte Kammern

aus schwarzem Stahlblech S235.

Ermöglicht eine platzsparende und

übersichtliche Anordnung der jeweiligen

Heiz- oder Kühlkreise. Anschlussstutzen

als Gewinde- oder Flanschstutzen

ausgeführt und auf Höhe der

Absperrarmaturen ausgerichtet.

Entleerungsmuffen für Vor- und

Rücklaufkammer sind standardmäßig

vorhanden. Das Bauteil ist werkseitig

100% dichtigkeitsgeprüft und grundiert.

Typ: 280/180

Betriebstemperatur: -10 'C

- 110 'C

Betriebsüberdruck: 0 bar

- 6 bar

Max. zul. Betriebsüberdruck: 6 bar

Betriebsüberdruck: 0 bar

- 6 bar

Anschlussart: Flansch

Max. Anschluss Erzeugerkreis: bis DN125

Max. Anschluss Verbraucherkreis: bis DN1

Max. Volumenstrom: 53.8 m3/h

Leistung bei Delta T 20 'K: 1250.00 kW

Leistung bei Delta T 20 'K: 1250.00 kW

Farbe: schwarz

Kammergröße: 280/180

Länge: 2450 MMT

Länge: 2450 MMT

Länge: 2450 MMT

Wandstärke: 6.0 MMT

Maße

- zusammengesetzt: l: 2450 mm

Gewicht in kg/lfdm: 46.8 KGM/lfdm

Farbe: schwarz

Material: S235

Material: S235

Verteilerinhalt: 45.0 L/lfdm

Anzahl Verbraucherkreise: 3

Stutzenanzahl: 8

Min. zul. Betriebstemperatur (ft): -10 '
