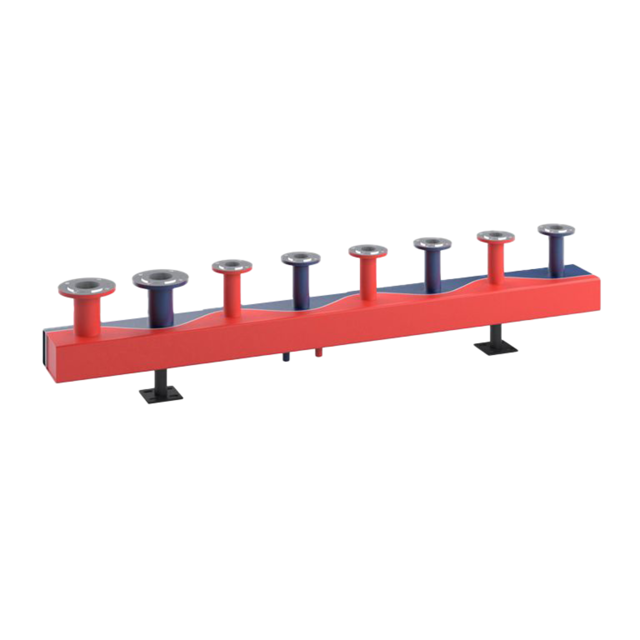

Reflex SINUS Kompaktverteiler 120/80 10
Flansch 250 MMT
Kaufmännische Daten
| Artikelnummer | 4205814 |
| Preis (WLP) | 1.433,00 / Stck |
| Hauptwarengruppe | Verteiler |
| Warengruppe | Kompaktverteiler RasterWare, Standard |
| Rabattgruppe | Sinus Verteiler |
Ausschreibungstext
Kombinierter Vor- und Rücklaufverteiler,
bestehend aus Vierkantrohr mit
nebeneinander angeordneten, durch
sinusförmige Trennwand geteilte Kammern
aus schwarzem Stahlblech S235.
Ermöglicht eine platzsparende und
übersichtliche Anordnung der jeweiligen
Heiz- oder Kühlkreise. Anschlussstutzen
als Gewinde- oder Flanschstutzen
ausgeführt und auf Höhe der
Absperrarmaturen ausgerichtet.
Entleerungsmuffen für Vor- und
Rücklaufkammer sind standardmäßig
vorhanden. Das Bauteil ist werkseitig
100% dichtigkeitsgeprüft und grundiert.
Typ: 120/80
Anzahl Verbraucherkreise: 4
Stutzenanzahl: 10
Min. zul. Betriebstemperatur (ft): -10
°C
Betriebstemperatur: -10 °C
- 110 °C
Betriebsüberdruck: 0 bar
- 6 bar
Max. zul. Betriebsüberdruck: 6 bar
Betriebsüberdruck: 0 bar
- 6 bar
Anschlussart: Flansch
Max. Anschluss Erzeugerkreis: bis DN50
Farbe: schwarz
Max. Anschluss Verbraucherkreis: bis
DN50
Max. Volumenstrom: 6.5 m3/h
Leistung bei Delta T 20 'K: 150.00 kW
Leistung bei Delta T 20 'K: 150.00 kW
Kammergröße: 120/80
Länge: 2400 MMT
Länge: 2400 MMT
Länge: 2400 MMT
Wandstärke: 4.0 MMT
Farbe: schwarz
Stutzenabstand (Art des
Stutzenabstands): einheitlich
Stutzenabstand (Achsabstand der Abgänge
am Verteiler): 250 MMT
Maße
- zusammengesetzt: l: 2400 mm
Gewicht in kg/lfdm: 13.8 KGM/lfdm
Material: S 235 JR
Material: Stahl
Material: S 235 JR
Verteilerinhalt: 8.0 L/lfdm
Max. zul. Betriebsüberdruck: 6 bar
Anzahl Erzeugerkreise: 1
