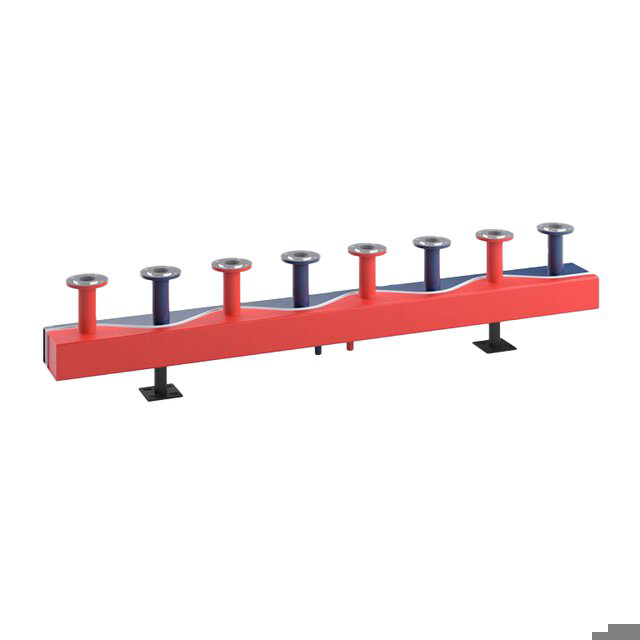

Reflex SINUS Kompaktverteiler thermisch
getrennt 160/81 12 Flansch 300 MMT

Kombinierter Vor- und Rücklaufverteiler,

bestehend aus Vierkantrohr mit

nebeneinander angeordneten, durch

sinusförmige Trennwände und 20 mm

breiter Luftschicht geteilte Kammern aus

schwarzem Stahlblech S235. Die

Luftschicht dient zur Verringerung des

Wärmeübergang zwischen der Vor- und

Rücklaufkammer. Ermöglicht eine

platzsparende und übersichtliche

Anordnung der jeweiligen Heiz- oder

Kühlkreise. Anschlussstutzen als

Gewinde- oder Flanschstutzen ausgeführt

und auf Höhe der Absperrarmaturen

ausgerichtet. Entleerungsmuffen für Vor-

und Rücklaufkammer sind standardmäßig

vorhanden. Das Bauteil ist werkseitig

100% dichtigkeitsgeprüft und grundiert.
