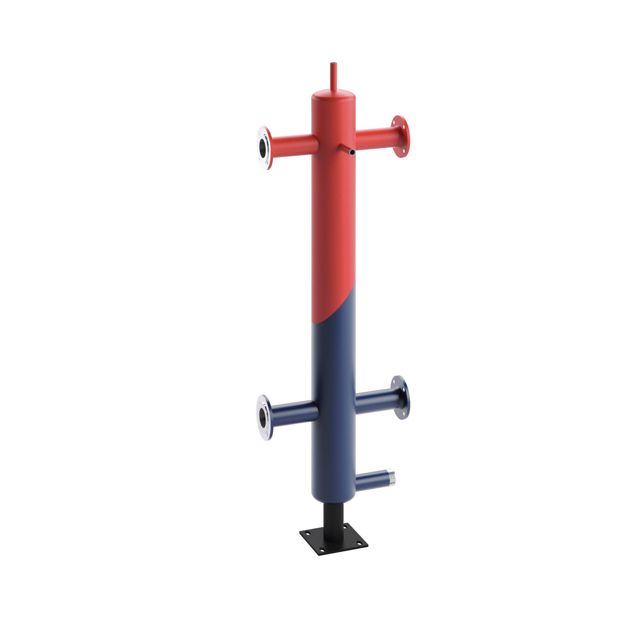

Reflex SINUS Hydraulische Weiche DN300
DN150/PN6

Hydraulische Weiche in senkrechter

Bauweise. Gewährleistet eine optimale

hydraulische Entkopplung der

verschiedenen Primär- und Sekundärkreise

in allen Betriebszuständen. Keine sich

beeinflussenden Pumpen bei Teil- und

Volllast. Bestehend aus senkrechter

Rundkammer aus geschweißtem Rohr P235

mit eingeschweißten Klöpperböden. Vier

Anschlussstutzen für Wärmeabnehmer und

Wärmeerzeuger aus geschweißtem Stahlrohr

mit Vorschweißflanschen PN 6 / PN 16.

2'-Gewindestutzen zur Entschlammung. 1/

2'-Muffe für Temperaturfühler. Standfuß

mit Bohrungen für Bodenbefestigung. Das

Bauteil ist werkseitig 100%

dichtigkeitsgeprüft und grundiert.

Typ: DN300

Min. zul. Betriebstemperatur (ft): -10 '

Max. zul. Betriebstemperatur: 110 °C

Betriebstemperatur: -10 °C

- 110 °C

Betriebsüberdruck: 0 bar

- 6 bar

Max. zul. Betriebsüberdruck: 6 bar

Betriebsüberdruck: 0 bar

- 6 bar

Anschluss Verbraucherkreis: DN150/PN6

Anschluss Erzeugerkreis: DN150/PN6

Max. Volumenstrom: 65.0 m3/h

Kammergröße: DN300

Farbe: schwarz

Max. Höhe: 1800 MMT

Maße

- zusammengesetzt: H: 1800 mm

Gewicht: 120.00 KGM

Farbe: schwarz

Material: P 235

Material: P 235

Weicheninhalt: 120.2 L/lfdm

Anzahl Erzeugerkreise: 1

Anzahl Verbraucherkreise: 1

Stutzenanzahl: 4
