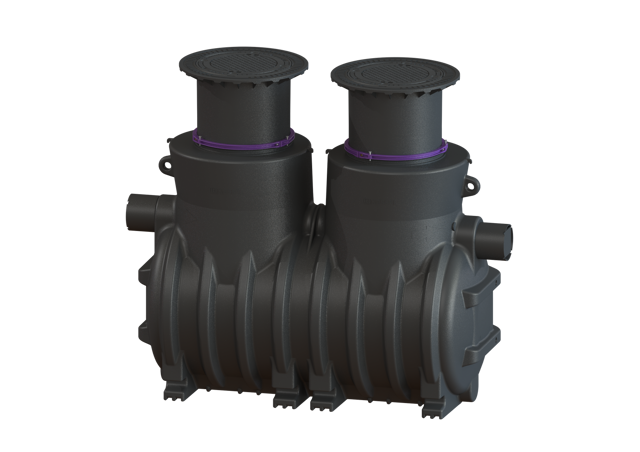

KESSEL-Öl-/Benzinabscheider EasyOil
ground, NS 3, Sys. B, 1800 l, Bel.Kl. B
Kaufmännische Daten
| Artikelnummer | 99403.10B |
| Hauptwarengruppe | WG Abscheidetechnik |
| Warengruppe | Klasse I Zisterne (LFA) - Serienartikel |
Ausschreibungstext
Der Abscheider für
Leichtflüssigkeiten ist für den
Erdeinbau geeignet. Der
Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- ist mit
einem integrierten Schlammfang und
einer selbsttätigen
Verschlusseinrichtung ausgestattet.
Eine oder mehrere tagwasserdichte
Abdeckungen ermöglichen einen
einfachen Zugang für Reinigungs-
und Wartungsarbeiten. Bei
Belastungsklasse D ist bauseits
eine Lastverteilplatte zu verbauen.
Die Bewehrungspläne sind bei KESSEL
erhältlich. Bauseitiger Anschluss
an Zu- und Auslauf mit PE-HD-Rohren
nach DIN 19537, PVC-KG-Rohren nach
DIN 19534, PP oder AS an
werksseitigen Edelstahlrohrstutzen
möglich. Bei der Wahl der passenden
Dichtungen und Rohrmaterialien sind
die gültigen Normen zu beachten.
Gewährleistung auf den Werkstoff PE
20 Jahre.
Ausführung
Nenngröße -NS-: 3
Entsorgungsart: manuell mit
Saugschlauch
Koaleszenzeinsatz: nein
Tragfähigkeit -DIN 19901-: E2
Allgemeine Merkmale
Material: PE
Einbausituation: Einbau ins
Erdreich
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Zulassung: Z-83.8-55
Abscheiderklasse: System B -ehemals
Klasse II-
Anwendungsspektrum für
Leichtflüssigkeiten: von 0,85 bis
0,95 g/cm3
Abmessungen
Gewicht netto: 388 kg
Gewicht brutto: 395 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 1320 mm
Überstand: 90 mm
TEÜ: 700
- 1.800
T-TEÜ: 155
Länge max.: 2642 mm
Einbautiefe: 840
- 1240 mm
Art der Höhenverstellbarkeit:
teleskopisches Aufsatzstück, 5 Grad
neigbar
Einbringmaß Länge: 2390 mm
Einbringmaß Breite: 1200 mm
Verpackungsmaß Länge: 2080 mm
Verpackungsmaß Breite: 1200 mm
Verpackungsmaß Höhe: 2300 mm
Behälter/Grundkörper
Abstand Rohrsohle Auslauf zu
Behälterboden: 1070 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 1100 mm
Auslauf Nennweite -DA-: 160 mm
Auslauf Nennweite -DN-: 150
Zulauf Nennweite -DA-: 160 mm
Zulauf Nennweite -DN-: 150
Lichte Weite Einstieg -LW-: 600 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Abdeckung Farbe: schwarz
Abdeckung Breite: 648 mm
Abdeckung Höhe: 95 mm
Abdeckung Länge: 648 mm
Verriegelung: unverriegelt
Belastungsklasse: B 125 -EN 124-
Dichtheit: geruchs- und
tagwasserdicht
Abwasserinhalt
Gesamtvolumen: 1800 l
Schlammfanginhalt: 1000 l
Speichermenge an Leichtflüssigkeit:
215 l
Steuerung
Schaltgerät:
nein
Technische Daten
| Breite (mm) | 2080 |
| Höhe (mm) | 2300 |
| Gewicht (kg) | 395,00 |
| Tiefe (mm) | 1200 |
