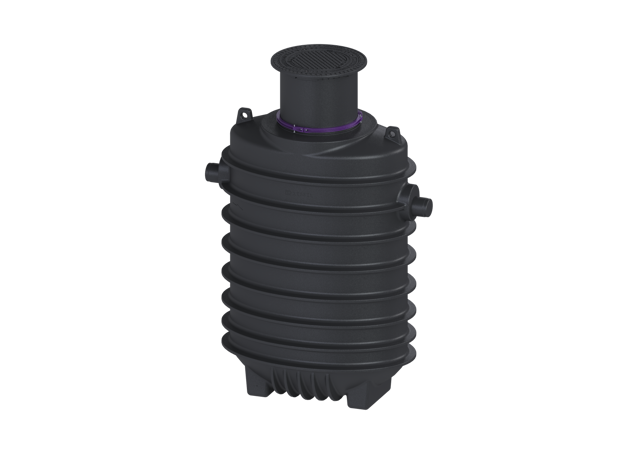

KESSEL-Fettabscheider EasyClean ground
NS 7, Direct, 925-1215 mm, D, links
Kaufmännische Daten
| Artikelnummer | 95070-120D-DL |
| Hauptwarengruppe | WG Abscheidetechnik |
| Warengruppe | Standard (FA EN 1825 ground) - Serienart |
| Maße inkl. Verpackung | 3000 x 2900 x 1240 mm; 310 kg |
Ausschreibungstext
Der Abscheider für fetthaltiges
Abwasser ist für den Erdeinbau
geeignet und verzichtet auf
metallische Bauteile im Behälter.
Der Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- ist mit
einem integrierten Schlammfang
ausgestattet und besitzt ein
abgerundetes Bodenteil für eine
schnelle und saubere Entsorgung.
Der Zugang für Reinigungs- und
Wartungsarbeiten ist über eine
Revisionsöffnung möglich. Für die
manuelle Entsorgung ist ein
Direktentsorgungsstutzen vorhanden.
Bei Belastungsklasse D ist bauseits
eine Lastverteilungsplatte zu
verbauen. Die Bewehrungspläne sind
Bestandteil der EBA und bei KESSEL
erhältlich. Der Behälter verfügt
über eine Grundwasserbeständigkeit
bis Geländeoberkante -GOK-.
Gewährleistung auf den Werkstoff PE
20 Jahre.
Ausführung
Hinweis Einbau: Erdeinbau
frostfreie Tiefe 1200 mm
Fließrichtung: links
Entsorgungsvariante: Direct
Nenngröße -NS-: 7
Entsorgungseinrichtung:
Entsorgungsrohr
Entsorgungsart: manuell
Tragfähigkeit -DIN 19901-: E4
Allgemeine Merkmale
Material: PE
Norm: EN 1825: 2004, DIN 4040-100
Einbausituation: Einbau ins
Erdreich
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Abmessungen
Gewicht netto: 310 kg
Gewicht brutto: 310 kg
Durchmesser: 648 mm
Einbautiefe: 925
- 1215 mm
Länge: 1870 mm
Breite: 1090 mm
Höhe: 2375 mm
Verpackungsmaß Länge: 3000 mm
Verpackungsmaß Breite: 2900 mm
Verpackungsmaß Höhe: 1240 mm
Behälter/Grundkörper
Abstand Rohrsohle Auslauf zu
Behälterboden: 1635 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 1705 mm
Auslauf Nennweite -DN-: 150
Zulauf Nennweite -DA-: 160 mm
Zulauf Nennweite -DN-: 150
Anschluss Zu-/Auslaufstutzen:
PE-HD-Rohre nach DIN 19537,
PVC-KG-Rohre nach DIN 19534, PP
oder AS
Lichte Weite Einstieg -LW-: 600 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Abdeckung Farbe: schwarz
Verriegelung: Lock & Lift
Belastungsklasse: D 400 -EN 124-
Dichtheit: geruchs- und
tagwasserdicht
Abwasserinhalt
Abscheiderinhalt: 930 l
Fettschichtdicke max.: 270 mm
Gesamtvolumen: 1630 l
Schlammfanginhalt: 700 l
Speichermenge an Fett: 280
l
