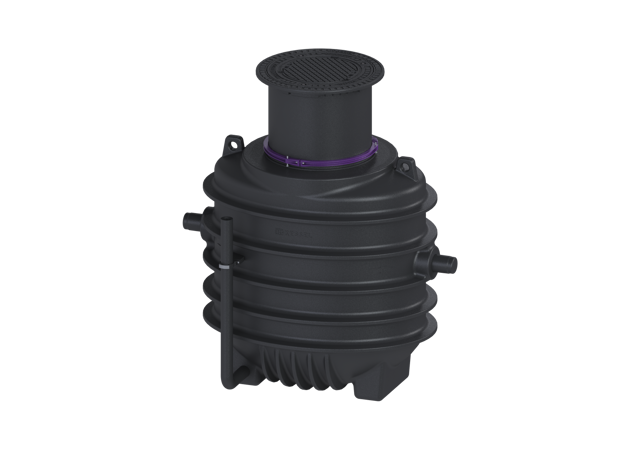

KESSEL-Fettabscheider EasyClean ground
NS 1, Direct, 900-1190 mm, D, rechts

Der Abscheider für fetthaltiges

Abwasser ist für den Erdeinbau

geeignet und verzichtet auf

metallische Bauteile im Behälter.

Der Sammelbehälter aus dauerhaft

beständigem Kunststoff -PE- ist mit

einem integrierten Schlammfang

ausgestattet und besitzt ein

abgerundetes Bodenteil für eine

schnelle und saubere Entsorgung.

Der Zugang für Reinigungs- und

Wartungsarbeiten ist über eine

Revisionsöffnung möglich. Für die

manuelle Entsorgung ist ein

Direktentsorgungsstutzen vorhanden.

Bei Belastungsklasse D ist bauseits

eine Lastverteilungsplatte zu

verbauen. Die Bewehrungspläne sind

Bestandteil der EBA und bei KESSEL

erhältlich. Der Behälter verfügt

über eine Grundwasserbeständigkeit

bis Geländeoberkante -GOK-.

Gewährleistung auf den Werkstoff PE

20 Jahre.

Ausführung

Hinweis Einbau: Erdeinbau

frostfreie Tiefe 1200 mm

Fließrichtung: rechts

Entsorgungsvariante: Direct

Nenngröße -NS-: 1

Entsorgungseinrichtung:

Entsorgungsrohr

Entsorgungsart: manuell

Tragfähigkeit -DIN 19901-: E4

Allgemeine Merkmale

Material: PE

Norm: EN 1825: 2004, DIN 4040-100

Einbausituation: Einbau ins

Erdreich

Auslieferungszustand:

installationsfertig

-Verbindungsteile sind bauseits

anzuschließen-

Abmessungen

Gewicht netto: 220 kg

Gewicht brutto: 220 kg

Durchmesser: 648 mm

Einbautiefe: 900

- 1190 mm

Länge: 1700 mm

Breite: 1090 mm

Höhe: 1515 mm

Verpackungsmaß Länge: 1300 mm

Verpackungsmaß Breite: 2200 mm

Verpackungsmaß Höhe: 1665 mm

Behälter/Grundkörper

Abstand Rohrsohle Auslauf zu

Behälterboden: 800 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 870 mm

Auslauf Nennweite -DN-: 100

Zulauf Nennweite -DA-: 110 mm

Zulauf Nennweite -DN-: 100

Anschluss Zu-/Auslaufstutzen:

PE-HD-Rohre nach DIN 19537,

PVC-KG-Rohre nach DIN 19534, PP

oder AS

Lichte Weite Einstieg -LW-: 600 mm

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte

Abdeckung Material: Grauguss

Abdeckung Farbe: schwarz

Verriegelung: Lock & Lift

Belastungsklasse: D 400 -EN 124-

Dichtheit: geruchs- und

tagwasserdicht

Abwasserinhalt

Abscheiderinhalt: 550 l

Fettschichtdicke max.: 42 mm

Gesamtvolumen: 650 l

Schlammfanginhalt: 100 l

Speichermenge an Fett: 40

l
