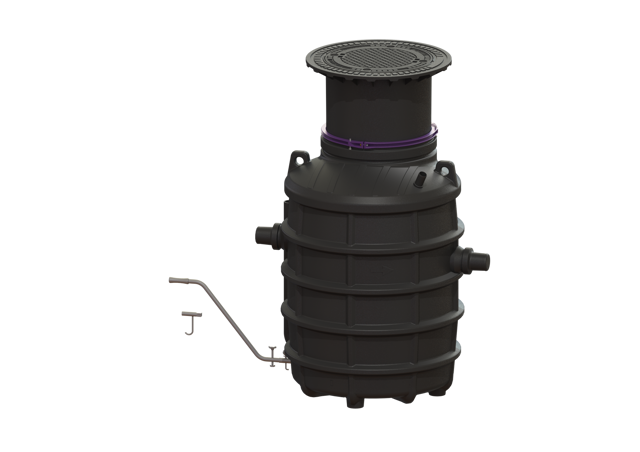

KESSEL-Fettabscheider EasyClean ground
NS 2, Direct, 800-1200 mm, A/B, links
Kaufmännische Daten
| Artikelnummer | 93002.120B-DL |
| Hauptwarengruppe | WG Abscheidetechnik |
| Warengruppe | Standard (FA EN 1825 ground) - Serienart |
Ausschreibungstext
Der Abscheider für fetthaltiges
Abwasser ist für den Erdeinbau
geeignet und verzichtet auf
metallische Bauteile im Behälter.
Der Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- ist mit
einem integrierten Schlammfang
ausgestattet und besitzt ein
abgerundetes Bodenteil für eine
schnelle und saubere Entsorgung.
Der Zugang für Reinigungs- und
Wartungsarbeiten ist über eine oder
mehrere Revisionsöffnungen möglich.
Für die manuelle Entsorgung ist ein
Direktentsorgungsstutzen vorhanden.
Bei Belastungsklasse D ist bauseits
eine Lastverteilungsplatte zu
verbauen. Die Bewehrungspläne sind
bei KESSEL erhältlich.
Gewährleistung auf den Werkstoff PE
20 Jahre.
Ausführung
Hinweis Einbau: Erdeinbau
frostfreie Tiefe 1200 mm
Fließrichtung: links
Entsorgungsvariante: Direct
Nenngröße -NS-: 2
Entsorgungseinrichtung:
Entsorgungsrohr
Entsorgungsart: manuell
Tragfähigkeit -DIN 19901-: E2
Allgemeine Merkmale
Material: PE
Einbausituation: Einbau ins
Erdreich
Auslieferungszustand:
installationsfertig
-Verbindungsteile sind bauseits
anzuschließen-
Abmessungen
Gewicht netto: 120 kg
Gewicht brutto: 127 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 500 mm
Durchmesser: 648 mm
Einbautiefe: 800
- 1200 mm
Länge: 1380 mm
Breite: 1106 mm
Verpackungsmaß Länge: 900 mm
Verpackungsmaß Breite: 900 mm
Verpackungsmaß Höhe: 2378 mm
Behälter/Grundkörper
Abstand Rohrsohle Auslauf zu
Behälterboden: 790 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 860 mm
Auslauf Nennweite -DN-: 100
Zulauf Nennweite -DN-: 100
Anschluss Zu-/Auslaufstutzen:
PE-HD-Rohre nach DIN 19537,
PVC-KG-Rohre nach DIN 19534, PP
oder AS
Lichte Weite Einstieg -LW-: 600 mm
Abdeckungsmerkmale
Abdeckungsart: Abdeckplatte
Abdeckung Material: Grauguss
Abdeckung Farbe: schwarz
Belastungsklasse: B 125 -EN 124-
Dichtheit: geruchs- und
tagwasserdicht
Abwasserinhalt
Abscheiderinhalt: 370 l
Schlammfanginhalt: 200 l
Speichermenge an Fett: 120 l
Speichermenge an Leichtflüssigkeit:
120
l
Technische Daten
| Breite (mm) | 900 |
| Höhe (mm) | 2378 |
| Gewicht (kg) | 127,00 |
| Tiefe (mm) | 900 |
