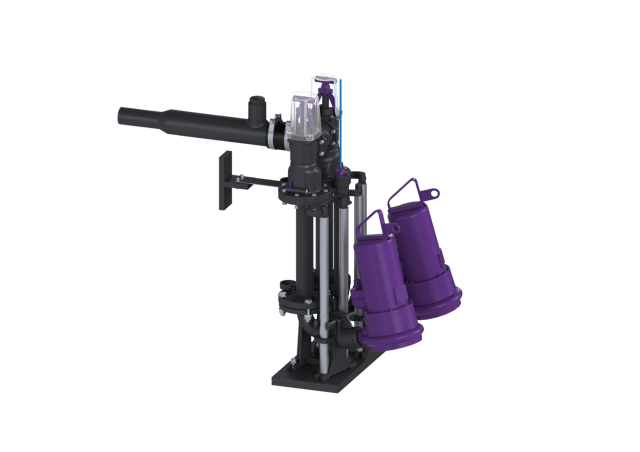

KESSEL-Pumpen-Einbausatz Retrofit L
Duo, STZ 3700, Pegelsonde

Der Pumpen-Einbausatz zum Einbau in

bestehende Sammelbehälter für

fäkalienfreies Abwasser ist mit

zwei überflutbaren Pumpen, zwei

Rückflussverhinderern sowie zwei

Absperrschiebern ausgestattet.

Das Gleitgestänge aus Metall dient

zur Montage und Fixierung der

Pumpen.

Die Steuerung erfolgt mittels

Drucksteuerung durch ein

anwenderfreundliches Schaltgerät,

das optional über einen

potentialfreien Kontakt in die

Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

Ausführung

Anlagenart: Doppelanlage

Absperreinrichtung: ja

Aufstellung: Nassaufstellung

Pumpensteuerung: Schaltgerät

Rückflussverhinderer: integriert

Druckabgang: vertikal

-Sonderausführung, auf Wunsch-,

waagrecht -Standardausführung-

Allgemeine Merkmale

Norm: EN 12050-1

Abwasserart: fäkalienhaltig und

fäkalienfrei

Einbausituation: Einbau in

bauseitigen Sammelbehälter

Anlagen Typ: Duo

Abmessungen

Gewicht netto: 149,6 kg

Gewicht brutto: 149,6 kg

Verpackungsmaß Länge: 1232 mm

Verpackungsmaß Breite: 618 mm

Verpackungsmaß Höhe: 1062 mm

Behälter/Grundkörper

Druckabgang -DN-: 50

Druckabgang -DA-: 63 mm

Fördereinrichtung

Pumpe: STZ 3700

Anzahl Pumpen: 2

Anschlusstyp: codierter Stecker

Betriebsspannung: 400 V

Netzfrequenz: 50 Hz

Schutzklasse: I

Schutzart Pumpe: IP 68 -3m-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Förderleistung max.: 28 m3/h

Förderhöhe max.: 35 m

Drehzahl: 2900 U/min

Leistung P1: 3,7 kW

Leistung P2: 3,1 kW

Betriebsart: S1

Typ Anschlussleitung Pumpe:

H07RN8-F 6G 1,5 mm2

Laufrad Typ: Schneidwerk

Erforderliche Absicherung Pumpe: 3

x C 63 A

Länge Netzanschlussleitung Pumpe:

10 m

Nennstrom: 6,4 A

Steuerung

Schaltgerät: Comfort

Alarmgeber: Pegelsonde

Instrument Niveauerfassung:

Pegelsonde

Art Niveauerfassung: hydrostatisch

Schutzart Schaltgerät: IP 54

Netzfrequenz: 50 Hz

Betriebsspannung: 400 V

Anschlusstyp: codierter Stecker

Länge Netzanschlussleitung

Schaltgerät: 1,4 m

Potentialfreier Kontakt: optional

GSM-Schnittstelle: ja

USB-Schnittstelle: ja

Logbuchfunktion: ja

Mehrzeilige Displayanzeige: ja

Batteriepufferung: ja

Selbstdiagnosesystem -SDS-:

ja
