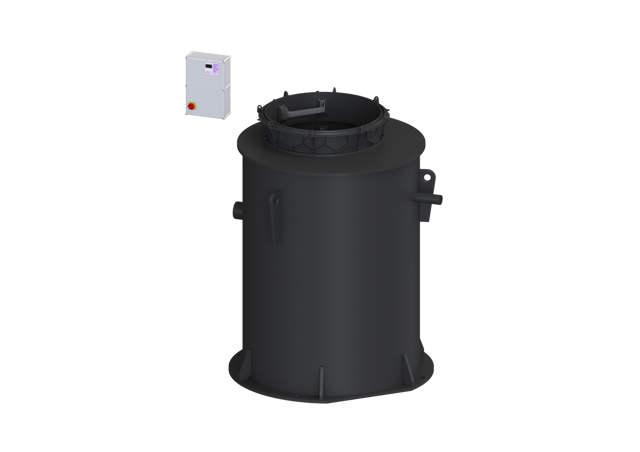

KESSEL-Pumpstation Aquapump XXL
Duo, STZ 11000-S1
Kaufmännische Daten
| Artikelnummer | 8743042 |
| Hauptwarengruppe | WG Pumpentechnik |
| Warengruppe | Pumpstation Aqualift F XL tr. Aufst. - S |
| Maße inkl. Verpackung | 3400 x 1800 x 1760 mm; 913,9 kg |
Ausschreibungstext
Die Pumpstation ist mit einer oder
zwei überflutbaren Pumpen sowie
einem Rückflussverhinderer
ausgestattet. Der Sammelbehälter
aus dauerhaft beständigem
Kunststoff -PE- besitzt einen
offenen Pumpenraum mit universalen
Anschlussmöglichkeiten. Durch das
modulare KESSEL-Baukastensystem
stehen für den weiteren Aufbau
verschiedene
Technikschacht-Varianten als
Zubehör zur Verfügung. Zugkette aus
Edelstahl zur Entnahme pro Pumpe
ist je nach Einbautiefe optional zu
bestellen mit Art.-Nr.: 680528 =
Länge 2 m 680529 = Länge 3 m 680530
= Länge 4 m 680531 = Länge 5 m
Ausführung
Hinweis Einbau: in Kombination mit
Schachtmodul
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus
Guss
Durchgangsdichtung für
Kabelleerrohr -DN-: 100
Steighilfen: ja
Durchgangsdichtung für
Entlüftungsleitung -DN-: 100
Aufstellung: Nassaufstellung
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Schachtsystem: Wickelrohrschacht
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: Einbau ins
Erdreich
Auslieferungszustand: vormontiert
zur bauseitigen Endmontage -Pumpen
und Sensorik sind bauseits zu
montieren sowie Schaltgerät ist
anzuschließen-
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 845,9 kg
Gewicht brutto: 913,9 kg
Grundwasserbeständigkeit ab
Unterkante Bodenteil: 3000 mm
Länge: 1880 mm
Breite: 1880 mm
Höhe: 2440 mm
Verpackungsmaß Länge: 3400 mm
Verpackungsmaß Breite: 1800 mm
Verpackungsmaß Höhe: 1760 mm
Behälter/Grundkörper
Druckabgang -DN-: 80
Druckabgang -DA-: 90 mm
Abstand Rohrmitte Auslauf zu
Behälterboden: 1735 mm
Abstand Rohrsohle Zulauf zu
Behälterboden: 1320 mm
Abstand Rohrmitte Zulauf zu
Behälterboden: 1400 mm
Abstand Rohrsohle Zulauf zu
Behälteroberkante: 1090 mm
Zulauf Nennweite -DA-: 160 mm
Zulauf Nennweite -DN-: 150
Zulauf Anzahl: 1
Lichte Weite Behälter -LW-: 1600 mm
Lichte Weite Einstieg -LW-: 1000 mm
Nutzvolumen: 800 l
Fördereinrichtung
Pumpe: STZ 11000
Anzahl Pumpen: 2
Gewicht Pumpe: 107 kg
Anschlusstyp: Direktanschluss
Betriebsspannung: 400 V
Schutzklasse: I
Isolationsklasse: H
Cos phi
- Leistungsfaktor: 0,89
Schutzart Pumpe: IP 68 -20m-
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderleistung max.: 30,6 m3/h
Förderhöhe max.: 68 m
Drehzahl: 2900 U/min
Leistung P1: 11 kW
Leistung P2: 9,5 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe:
