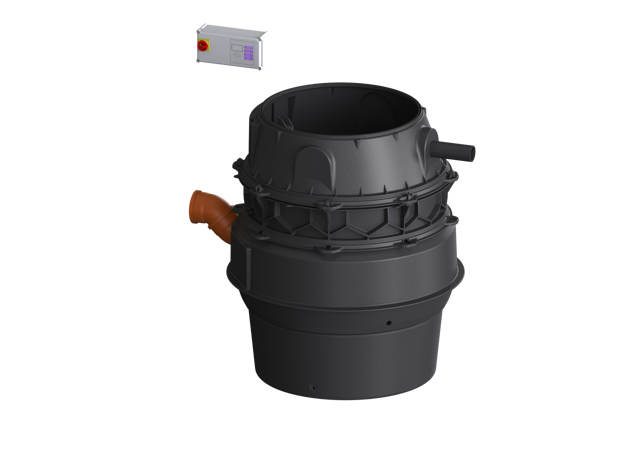

KESSEL-Pumpstation Aquapump XL
Duo, SPF 4500-S3, niedrigster Einbau

Die Pumpstation für

fäkalienhaltiges und fäkalienfreies

Abwasser ist mit einer oder zwei

überflutbaren Pumpen, einem

Rückflussverhinderer sowie einem

Absperrschieber für die

Druckleitung ausgestattet. Der

Sammelbehälter aus dauerhaft

beständigem Kunststoff -PE- besitzt

einen abgeschlossenen Pumpenraum

-Trockenaufstellung- mit einer

verschraubten Reinigungsöffnung.

Die Steuerung erfolgt durch ein

anwenderfreundliches Schaltgerät,

das optional über einen

potentialfreien Kontakt in die

Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

Durch das modulare

KESSEL-Baukastensystem stehen für

den weiteren Aufbau verschiedene

Aufsatzstücke oder

Technikschacht-Varianten als

Zubehör zur Verfügung.

Ausführung

Hinweis Einbau: Variante

niedrigster Einbau

Anlagenart: Doppelanlage

Absperreinrichtung: Schieber aus

Kunststoff

Steighilfen: ja

Aufstellung: Trockenaufstellung

Pumpensteuerung: Schaltgerät

Rückflussverhinderer: integriert

Druckabgang: waagrecht

Allgemeine Merkmale

Farbe: schwarz

Norm: EN 12050-1

Abwasserart: fäkalienhaltig

Einbausituation: Einbau ins

Erdreich

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Anlagen Typ: Duo

Abmessungen

Gewicht netto: 111,17 kg

Gewicht brutto: 128,83 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Länge: 1295 mm

Breite: 1295 mm

Höhe: 1500 mm

Verpackungsmaß Länge: 2000 mm

Verpackungsmaß Breite: 1300 mm

Verpackungsmaß Höhe: 1435 mm

Behälter/Grundkörper

Druckabgang -DN-: 80

Druckabgang -DA-: 90 mm

Entlüftungsanschluss -DN-: 70

Abstand Rohrmitte Auslauf zu

Behälterboden: 1343 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 753 mm

Abstand Rohrmitte Zulauf zu

Behälterboden: 833 mm

Abstand Rohrsohle Zulauf zu

Behälteroberkante: 747 mm

Zulauf Nennweite -DA-: 160 mm

Zulauf Nennweite -DN-: 150

Zulauf Anzahl: 1

Lichte Weite Behälter -LW-: 1000 mm

Lichte Weite Einstieg -LW-: 800 mm

Nutzvolumen: 160 l

Behältervolumen: 335 l

Fördereinrichtung

Pumpe: SPF 4500-S3

Anzahl Pumpen: 2

Gewicht Pumpe: 26 kg

Anschlusstyp: Direktanschluss

Betriebsspannung: 400 V

Schutzklasse: I

Isolationsklasse: F

Cos phi

- Leistungsfaktor: 0,85

Schutzart Pumpe: IP 68 -3m/48h-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Förderleistung max.: 55 m3/h

Förderhöhe max.: 20 m
