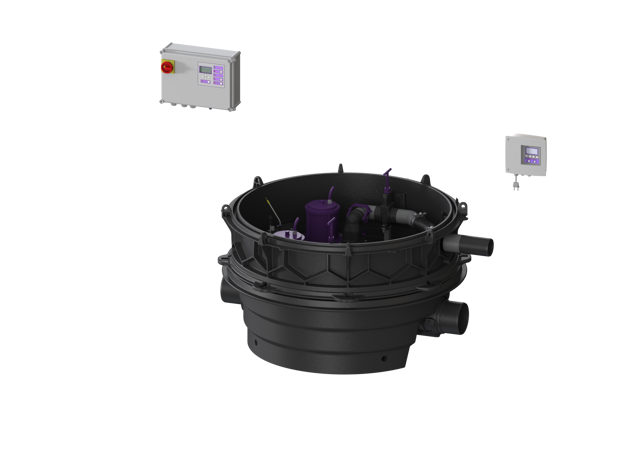

KESSEL-Rückstauhebeanlage Ecolift XL
Duo, 2 mot. Klappen, SPF 3000-S1

Die Rückstauhebeanlage für

fäkalienhaltiges und fäkalienfreies

Abwasser ist mit zwei überflutbaren

Pumpen, zwei motorischen

Verschlusssystemen sowie einem

Rückflussverhinderer ausgestattet.

Der Sammelbehälter aus dauerhaft

beständigem Kunststoff -PE- besitzt

einen abgeschlossenen Pumpenraum.

Schnellverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten. Im Normalzustand ist

der Rohrquerschnitt frei geöffnet

und die Entwässerung erfolgt über

das natürliche Gefälle zum Kanal.

Rückstau wird durch eine optische

Sonde erkannt, wodurch die

Verschlusssysteme automatisch

geschlossen werden und somit kein

freier Durchgang zum Kanal mehr

besteht. Die Entwässerung während

der Rückstauphase erfolgt über eine

Druckleitung, die das Abwasser in

den Kanal fördert. Die Druckleitung

ist in einem geschweißten PE-Rohr,

bei der Pumpe SPF 4500 zusätzlich

in einen Druckentspannungsschacht,

auszuführen. Die Steuerung erfolgt

durch ein anwenderfreundliches

Schaltgerät, das optional über

einen potentialfreien Kontakt in

die Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

Ein Redundanz-Schaltgerät sorgt

zudem für zusätzliche Sicherheit.

Durch das modulare

KESSEL-Baukastensystem stehen für

den weiteren Aufbau verschiedene

Aufsatzstücke oder

Technikschacht-Varianten als

Zubehör zur Verfügung.

Ausführung

Hinweis Einbau: Variante vertiefter

Einbau

Anlagenart: Doppelanlage

Absperreinrichtung: Schieber aus

Kunststoff

Durchgangsdichtung für

Kabelleerrohr -DN-: 100

Durchgangsdichtung für

Entlüftungsleitung -DN-: 70

Pumpensteuerung: Schaltgerät

Rückflussverhinderer: integriert

Druckabgang: waagrecht

Motorische Rückstauklappen: 2

Allgemeine Merkmale

Farbe: schwarz

Norm: ÖNORM B 2501

Abwasserart: fäkalienhaltig und

fäkalienfrei

Einbausituation: freie Aufstellung

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Rückstauschutz: Typ 6

Zulassung: Z-53.2-493

Abmessungen

Gewicht netto: 141,89 kg

Gewicht brutto: 163,06 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Gefällesprung: 15 mm

Länge: 1384 mm

Breite: 1200 mm

Höhe: 695 mm

Verpackungsmaß Länge: 2000 mm

Verpackungsmaß Breite: 1300 mm

Verpackungsmaß Höhe: 950 mm

Behälter/Grundkörper

Nenndruck -PN-: 10

Druckabgang -DN-: 80

Druckabgang -DA-: 90 mm

Gerinne: geschlossenes

Durchgangsgerinne

Entlüftungsanschluss -DN-: 70

Abstand Rohrsohle Auslauf zu

Behälterboden: 120 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 135 mm

Auslauf Anzahl: 1

Auslauf Nennweite -DN-: 150
