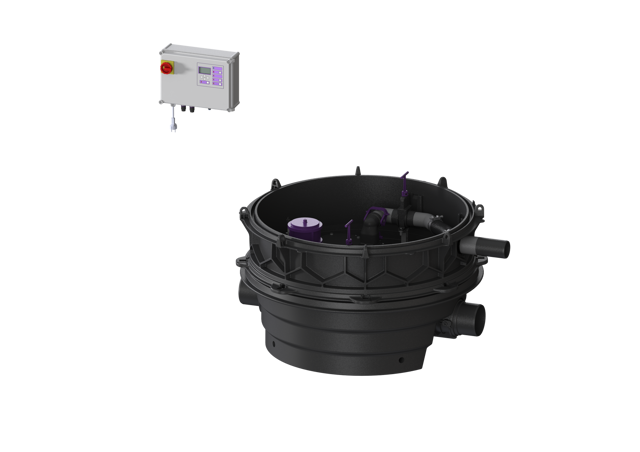

KESSEL-Rückstauhebeanlage Ecolift XL
Mono, 2 mech. Klappen, SPF 1400-S3

Die Rückstauhebeanlage für

fäkalienfreies Abwasser ist mit

einer/zwei überflutbaren Pumpe/n,

zwei mechanischen

Verschlusssystemen sowie einem

Rückflussverhinderer ausgestattet.

Der Sammelbehälter aus dauerhaft

beständigem Kunststoff -PE- besitzt

einen abgeschlossenen Pumpenraum.

Schnellverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten. Im Normalzustand

erfolgt die Entwässerung über das

natürliche Gefälle zum Kanal. Bei

Rückstau wird das Verschlusssystem

durch das zurückdrückende Wasser

geschlossen. Die Entwässerung

während der Rückstauphase erfolgt

über eine Druckleitung, die das

Abwasser in den Kanal fördert. Die

Druckleitung ist in einem

geschweißten PE-Rohr, bei der Pumpe

SPF 4500 zusätzlich in einen

Druckentspannungsschacht,

auszuführen. Die Steuerung erfolgt

durch ein anwenderfreundliches

Schaltgerät, das optional über

einen potentialfreien Kontakt in

die Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

Durch das modulare

KESSEL-Baukastensystem stehen für

den weiteren Aufbau verschiedene

Aufsatzstücke oder

Technikschacht-Varianten als

Zubehör zur Verfügung.

Ausführung

Hinweis Einbau: Variante vertiefter

Einbau

Anlagenart: Einzelanlage

Absperreinrichtung: Schieber aus

Kunststoff

Durchgangsdichtung für

Kabelleerrohr -DN-: 100

Durchgangsdichtung für

Entlüftungsleitung -DN-: 70

Pumpensteuerung: Schaltgerät

Rückflussverhinderer: integriert

Druckabgang: waagrecht

Mechanische Rückstauklappen: 2

Allgemeine Merkmale

Farbe: schwarz

Norm: ÖNORM B 2501

Abwasserart: fäkalienfrei

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Rückstauschutz: Typ 2

Zulassung: Z-53.2-493

Abmessungen

Gewicht netto: 110,83 kg

Gewicht brutto: 133,61 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Gefällesprung: 15 mm

Länge: 1245 mm

Breite: 1200 mm

Höhe: 657 mm

Verpackungsmaß Länge: 2000 mm

Verpackungsmaß Breite: 1300 mm

Verpackungsmaß Höhe: 950 mm

Behälter/Grundkörper

Druckabgang -DN-: 80

Druckabgang -DA-: 90 mm

Gerinne: geschlossenes

Durchgangsgerinne

Entlüftungsanschluss -DN-: 70

Abstand Rohrsohle Auslauf zu

Behälterboden: 120 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 135 mm

Auslauf Anzahl: 1

Auslauf Nennweite -DN-: 150

Zulauf Nennweite -DN-: 150

Zulauf Anzahl: 1

Lichte Weite Behälter -LW-: 1000 mm

Nutzvolumen: 20 l

Behältervolumen: 65 l

Fördereinrichtung

Pumpe: SPF 1400-S3 EcoXL
