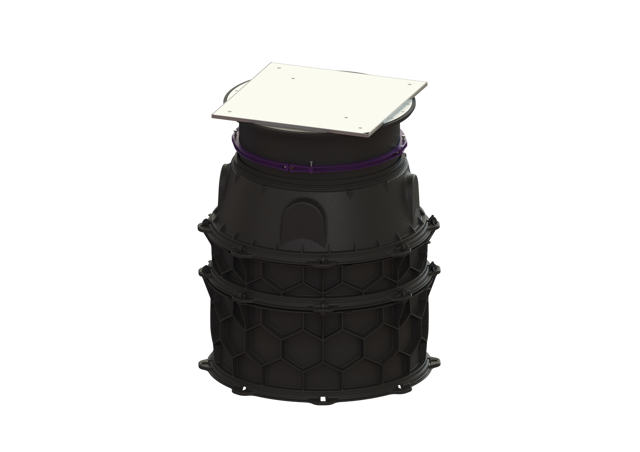

KESSEL-Schachtmodul LW 1000, Erdreich
Zugang LW 800, 3396-3645 mm, Klasse A 15

Das Schachtmodul für die Nass- oder

Trockenaufstellung ist mit

montierten Steighilfen nach DIN EN

13101 und BGR 177, allen

erforderlichen Dichtungen und

Verbindungskeilen sowie einem Konus

mit teleskopischem Aufsatzstück

ausgestattet. Die Zwischenstücke

aus dauerhaft beständigem

Kunststoff -PE- besitzen universale

Anschlussmöglichkeiten. Durch das

modulare KESSEL-Baukastensystem

kann der Aufbau mit

Zwischenstücken, Konus,

Aufsatzstück und Abdeckung flexibel

kombiniert werden.

Allgemeine Merkmale

Farbe: schwarz

Material: PE-HD

Norm: EN 13598-2

Einbausituation: Einbau ins

Erdreich

Auslieferungszustand: in Teilen zur

bauseitigen Montage -Steighilfen

sind werksseitig vormontiert-

Zulassung: Z-42.1-527

Dichtheit: tagwasserdicht

Abmessungen

Gewicht netto: 251,34 kg

Gewicht brutto: 290,78 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Einbautiefe: 3396

- 3645 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 1200 mm

Breite: 1200 mm

Verpackungsmaß Länge: 2400 mm

Verpackungsmaß Breite: 1200 mm

Verpackungsmaß Höhe: 2200 mm

Behälter/Grundkörper

Zulauf max. Anbohrung -DN-: 150

Lichte Weite Behälter -LW-: 1000 mm

Lichte Weite Einstieg -LW-: 800 mm

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte eckig

Abdeckung Material: Edelstahl

Abdeckung Breite: 950 mm

Abdeckung Höhe: 44 mm

Abdeckung Länge: 950 mm

Oberfläche: rutschhemmend

Verriegelung: verschraubt

Belastungsklasse: A 15 -EN 124-

Dichtheit:

tagwasserdicht
