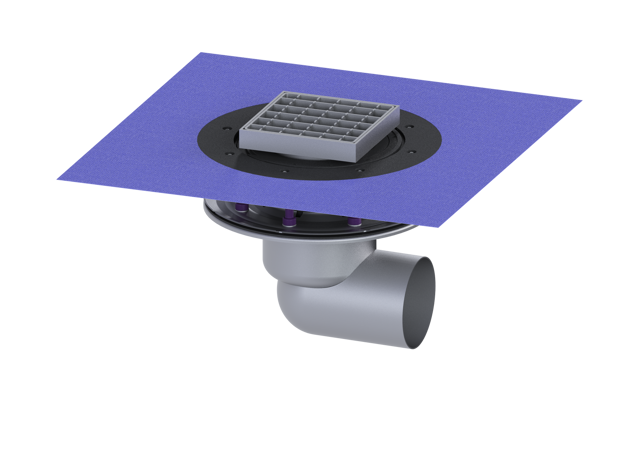

KESSEL-Bodenablauf Ferrofix Pressfl.
DN 100, seitlich, Variofix, Gitterrost

Der Boden-/Deckenablauf Ferrofix

aus Edelstahl dient der

Punktentwässerung und ist mit einem

Pressdichtungsflansch sowie einem

herausnehmbaren Geruchsverschluss

aus Edelstahl, einer Lippendichtung

und einer Bauzeitschutzabdeckung

ausgestattet. Der

Pressdichtungsflansch mit Bolzen

und Schrauben aus Edelstahl dient

dem Einklemmen oder Aufschweißen

von Bitumen- und

Polymerbitumenbahnen sowie

Kunststoff- und

Elastomer-Dichtungsbahnen. Für

wasserdichte Abdichtungen dürfen

nur vom Hersteller geprüfte

Dichtungsbahnen verwendet werden.

Der Auslaufstutzen ist für den

Anschluss an SML-Rohre geeignet.

Mit Anschlussmöglichkeit für

Potentialausgleich.

Ausführung

System: 125

Abdichtung am Aufsatzstück: zu

verklebende beiliegende

Dichtmanschette -bd- nach DIN 18534

Abdichtung am Grundkörper:

Pressdichtungsflansch -geeignet zur

Ausbildung von wasserdichten

Abdichtungen-

Sperrwasserhöhe: 50 mm

Allgemeine Merkmale

Norm: EN 1253-1

Nennweite -DN-: 100

Außendurchmesser -DA-: 110 mm

Geruchsverschluss: inklusive

Abmessungen

Höhenverstellbarkeit: 23

- 40 mm

Gewicht netto: 5,41 kg

Gewicht brutto: 6,42 kg

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 273 mm

Breite: 273 mm

Verpackungsmaß Länge: 586 mm

Verpackungsmaß Breite: 386 mm

Verpackungsmaß Höhe: 400 mm

Behälter/Grundkörper

Auslauf Anzahl: 1

Material Grundkörper: Edelstahl

1.4301 -V2A-

Stutzen Ausführung: waagrecht

Abdeckungsmerkmale

Abdeckungsart: Gitterrost

Abdeckung Material: Edelstahl

1.4301 -V2A-

Abdeckung Breite: 138 mm

Abdeckung Länge: 138 mm

Oberfläche: gebeizt

Verriegelung: unverriegelt

Belastungsklasse: L 15 -EN 1253-1-

Rahmen Breite: 150 mm

Rahmen Länge: 150 mm

Aufsatzstück: dreidimensional

verstellbar

Form Aufsatzstück: eckig

Aufsatzstück Material:

ABS
