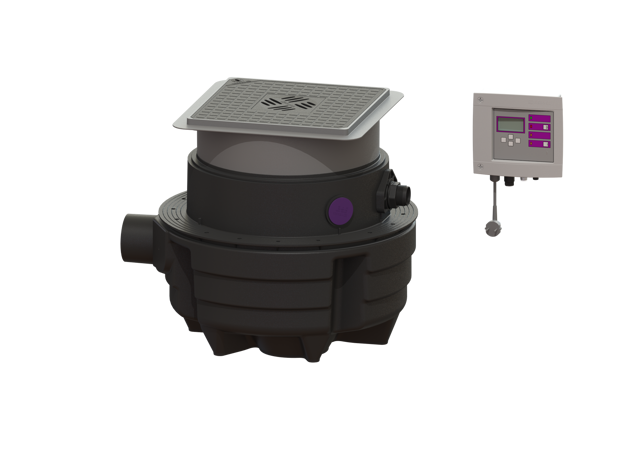

KESSEL-Hebeanlage Aqualift M
Underfloor, Mono, SPZ 1000, schwarz

Die Hebeanlage für fäkalienfreies

Abwasser ist mit einer oder zwei

überflutbaren Pumpen sowie

integriertem Rückflussverhinderer

ausgestattet. Der Sammelbehälter

aus dauerhaft beständigem

Kunststoff -PE- besitzt einen

offenen Pumpenraum.

Einhandverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten. Die Anlage zum Einbau

in die Bodenplatte ist vormontiert

zur bauseitigen Endmontage.

Ausführung

Anlagenart: Einzelanlage

Absperreinrichtung: ohne Schieber

Pumpensteuerung: Schaltgerät

Rückflussverhinderer: integriert

Druckabgang: waagrecht

Allgemeine Merkmale

Farbe: schwarz

Abwasserart: fäkalienhaltig

Einbausituation: Einbau in die

Bodenplatte

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Zulassung: Z-53.2-484

Anlagen Typ: Mono

Abmessungen

Gewicht netto: 33,4 kg

Gewicht brutto: 37 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 3000 mm

Aussparungsmaß Breite: 800 mm

Aussparungsmaß Länge: 800 mm

Einbautiefe: 490

- 600 mm

Art der Höhenverstellbarkeit:

teleskopisches Aufsatzstück

Länge: 670 mm

Breite: 590 mm

Verpackungsmaß Länge: 620 mm

Verpackungsmaß Breite: 620 mm

Verpackungsmaß Höhe: 1030 mm

Behälter/Grundkörper

Druckabgang -DN-: 32

Druckabgang -DA-: 40 mm

Anschluss Kabelleerrohr -DN-: 50

Entlüftungsanschluss -DN-: 70

Abstand Rohrmitte Auslauf zu

Behälterboden: 351 mm

Abstand Rohrsohle Auslauf zu

Behälterboden: 351 mm

Abstand Rohrsohle Zulauf zu

Behälterboden: 152 mm

Abstand Rohrmitte Zulauf zu

Behälterboden: 207 mm

Zulauf Nennweite -DA-: 110 mm

Zulauf Nennweite -DN-: 100

Zulauf Anzahl: 1

Nutzvolumen: 20 l

Behältervolumen: 40,00 l

Abdeckungsmerkmale

Abdeckungsart: Abdeckplatte mit

Schlitzrost

Abdeckung Material: Kunststoff

Abdeckung Farbe: schwarz

Abdeckung Breite: 366 mm

Abdeckung Länge: 366 mm

Ablauffunktion: ja

Verriegelung: Lock & Lift

Geruchsverschluss: Multistop

Fördereinrichtung

Pumpe: SPZ 1000

Anzahl Pumpen: 1

Gewicht Pumpe: 10 kg

Anschlusstyp: codierter Stecker

Betriebsspannung: 230 V

Schutzklasse: I

Isolationsklasse: F

Cos phi

- Leistungsfaktor: 0,97

Schutzart Pumpe: IP 68 -3m/48h-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Heißwasserbeständigkeit kurzzeitig

-2 Min.-: 80 Grad C

Förderleistung max.: 11,5 m3/h

Förderhöhe max.: 10 m

Drehzahl: 2800 U/min

Leistung P1: 1,2 kW
