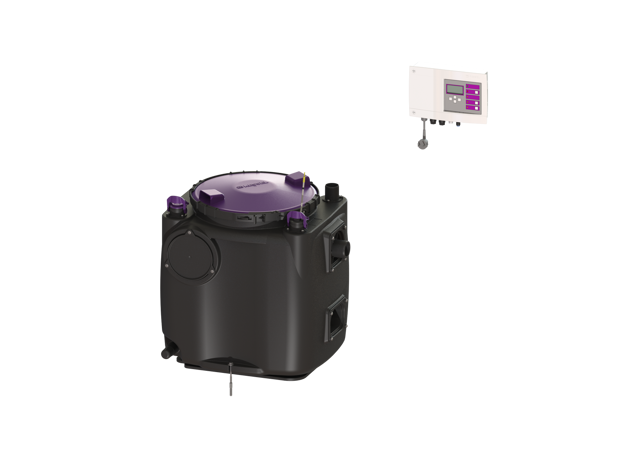

KESSEL-Hebeanlage Aqualift 100
Duo, GTF 1250, freie Aufstellung

Die Hebeanlage für fäkalienfreies

Abwasser ist mit einer oder zwei

überflutbaren Pumpen sowie

integriertem Rückflussverhinderer

ausgestattet. Der Sammelbehälter

aus dauerhaft beständigem

Kunststoff -PE- besitzt einen

offenen Pumpenraum.

Einhandverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten.

Ausführung

Anlagenart: Doppelanlage

Pumpensteuerung: Schaltgerät

Rückflussverhinderer: integriert

Probenahmeeinrichtung: integriert

Allgemeine Merkmale

Farbe: schwarz

Norm: EN 12050-2

Abwasserart: fäkalienfrei

Einbausituation: freie Aufstellung

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Anlagen Typ: Duo

Dichtheit: geruchsdicht

Abmessungen

Gewicht netto: 45,8 kg

Gewicht brutto: 45,8 kg

Länge: 670 mm

Breite: 530 mm

Höhe: 650 mm

Verpackungsmaß Länge: 900 mm

Verpackungsmaß Breite: 900 mm

Verpackungsmaß Höhe: 779 mm

Behälter/Grundkörper

Druckabgang -DN-: 50

Druckabgang -DA-: 63 mm

Zulauf Nennweite -DN-: 100

Nutzvolumen: 50 l

Behältervolumen: 120,00 l

Abdeckungsmerkmale

Abdeckungsart: Deckel

Abdeckung Material: Kunststoff

Abdeckung Farbe: violett

Verriegelung:

Schnellspannverschluss

Dichtheit: geruchsdicht

Fördereinrichtung

Pumpe: GTF 1250

Anzahl Pumpen: 2

Gewicht Pumpe: 10 kg

Anschlusstyp: codierter Stecker

Betriebsspannung: 230 V

Schutzklasse: I

Isolationsklasse: F

Schutzart Pumpe: IP 68 -3m-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Förderleistung max.: 20 m3/h

Förderhöhe max.: 11 m

Drehzahl: 2700 U/min

Leistung P1: 1,3 kW

Leistung P2: 0,8 kW

Betriebsart: S1

Typ Anschlussleitung Pumpe: H07RN-F

3G 1,0 mm2

Laufrad Typ: Freistromrad

Freier Kugeldurchgang: 30 mm

Länge Netzanschlussleitung Pumpe: 5

m

Nennstrom: 5,4 A

Steuerung

Schaltgerät: Comfort

Funktion Schaltgerät: mit

Alarmmeldung

Motorschutz Schalter: ja

Instrument Niveauerfassung:

Tauchrohr

Art Niveauerfassung: pneumatisch

Schutzart Schaltgerät: IP 54

Netzfrequenz: 50 Hz

Betriebsspannung: 230 V

Anschlusstyp: codierter Stecker

Länge Netzanschlussleitung

Schaltgerät: 1,4 m

Potentialfreier Kontakt: optional

GSM-Schnittstelle: ja

USB-Schnittstelle: ja
