KESSEL-Technikkit Aqualift M Underfloor
GTF 1200 Res Duo Tronic

Zur Kombination mit einem

KESSEL-Rohbaukit zur Erstellung

einer Duohebeanlage für

fäkalienfreies Abwasser mit GTF1200

Abwasserpumpe.

Die steckerfertige Hebeanlage für

fäkalienfreies Abwasser ist mit

einer überflutbaren Pumpe sowie

einem Rückflussverhinderer

ausgestattet. Der Sammelbehälter

aus dauerhaft beständigem

Kunststoff -PE- besitzt einen

offenen Pumpenraum.

Einhandverschlüsse ermöglichen die

einfache Entnahme der integrierten

Komponenten. Die Anlage zum Einbau

in die Bodenplatte ist vormontiert

zur bauseitigen Endmontage. Die

Steuerung erfolgt durch ein

anwenderfreundliches Schaltgerät,

das optional über einen

potentialfreien Kontakt in die

Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

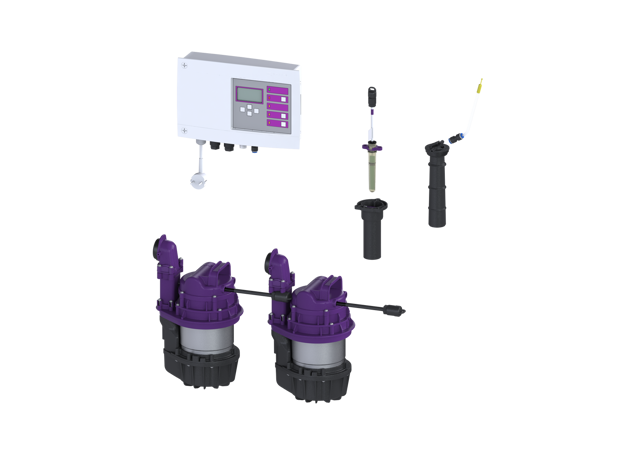

KESSEL-Technikkit bestehend aus:

- Pumpen mit Freistromrad für

höchste Betriebssicherheit

- Beständig gegen salzhaltige

Medien, Abwasser aus

Enthärtungsanlagen sowie

kondensathaltiges Abwasser aus

Heizungsanlagen

- Comfort Schaltgerät 230V

- Optische Alarmsonde

- Drucksteuerung zur

Niveauerfassung

Ausführung

Anlagenart: Doppelanlage

Resistant: Beständig gegen salz-,

enthärtungs- und kondensathaltiges

Abwasser

Pumpensteuerung: Schaltgerät

Abmessungen

Gewicht netto: 25 kg

Gewicht brutto: 25 kg

Verpackungsmaß Länge: 785 mm

Verpackungsmaß Breite: 385 mm

Verpackungsmaß Höhe: 465 mm

Fördereinrichtung

Pumpe: GTF 1200 resistant

Anzahl Pumpen: 2

Anschlusstyp: codierter Stecker

Schutzart Pumpe: IP 68 -3m-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Heißwasserbeständigkeit kurzzeitig

-2 Min.-: 80 Grad C

Förderleistung max.: 15,5 m3/h

Förderhöhe max.: 9 m

Drehzahl: 2650 U/min

Leistung P1: 1,4 kW

Leistung P2: 0,84 kW

Betriebsart: S1

Typ Anschlussleitung Pumpe: H07RN-F

3G 1,0 mm2

Laufrad Typ: Freistromrad

Freier Kugeldurchgang: 30 mm

Länge Netzanschlussleitung Pumpe: 5

m

Nennstrom: 6,2 A

Steuerung

Schaltgerät: Comfort

Alarmgeber: optischer Sonde

Instrument Niveauerfassung:

Tauchrohr

Art Niveauerfassung: pneumatisch

Schutzart Schaltgerät: IP 54

Netzfrequenz: 50 Hz

Betriebsspannung: 230 V

Anschlusstyp: codierter Stecker

Länge Netzanschlussleitung

Schaltgerät: 1,4 m

Potentialfreier Kontakt: optional

GSM-Schnittstelle: ja

USB-Schnittstelle: ja

Logbuchfunktion: ja

Mehrzeilige Displayanzeige: ja

Batteriepufferung: ja

Selbstdiagnosesystem -SDS-: ja

Erforderliche Absicherung
