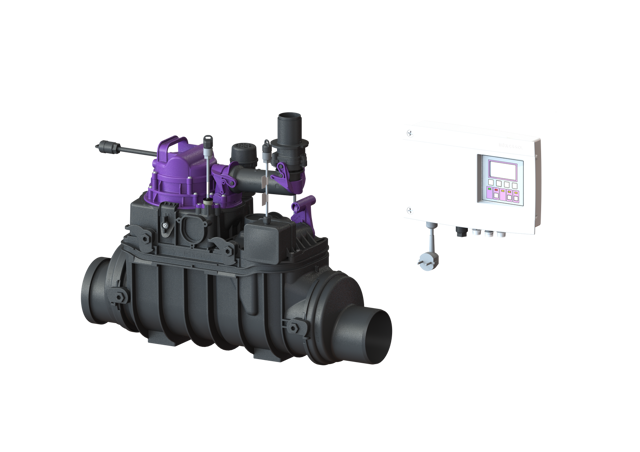

KESSEL-Rückstauhebeanlage Ecolift M
DN 100

Die Rückstauhebeanlage für

fäkalienhaltiges und fäkalienfreies

Abwasser ist mit einer Pumpe und

einem motorischen Verschlusssystem

ausgestattet. Im Normalzustand ist

der Rohrquerschnitt frei geöffnet

und die Entwässerung erfolgt über

das natürliche Gefälle zum Kanal.

Rückstau wird durch eine optische

Sonde erkannt, wodurch das

motorische Verschlusssystem

automatisch geschlossen wird. Die

Entwässerung während der

Rückstauphase erfolgt über eine

Druckleitung, die das Abwasser über

die Rückstauebene führt und in den

Kanal fördert. Anschlussbohrung im

Grundkörper für den Erdeinbau,

inkl. Dichtung für Druckleitung und

Kabelleerrohr. Die Steuerung

erfolgt durch ein

anwenderfreundliches Schaltgerät,

das optional über einen

potentialfreien Kontakt in die

Gebäudeleittechnik eingebunden

werden oder Alarm- und

Sammelstörmeldungen über eine

GSM-Schnittstelle ausgeben kann.

Ausführung

Notverschluss: ja

Durchgangsdichtung für

Kabelleerrohr -DN-: 50

Pumpensteuerung: Schaltgerät

Schutzart Sonde: IP 68 -3m/48h-

Motorische Rückstauklappen: 1

Allgemeine Merkmale

Farbe: schwarz

Nennweite -DN-: 100

Außendurchmesser -DA-: 110 mm

Abwasserart: fäkalienhaltig

Einbausituation: freiliegende

Abwasserleitung

Auslieferungszustand: vormontiert

zur bauseitigen Endmontage -Pumpen

und Sensorik sind bauseits zu

montieren sowie Schaltgerät ist

anzuschließen-

Zulassung: Z-53.2-487

Motor Typ: KSM 140

Schutzart Motor: IP 68 -3m/48h-

Abmessungen

Gewicht netto: 20 kg

Gewicht brutto: 25,5 kg

Grundwasserbeständigkeit ab

Unterkante Bodenteil: 2000 mm

Gefällesprung: 9 mm

Länge: 642 mm

Breite: 243 mm

Höhe: 405 mm

Verpackungsmaß Länge: 785 mm

Verpackungsmaß Breite: 385 mm

Verpackungsmaß Höhe: 465 mm

Behälter/Grundkörper

Nenndruck -PN-: 6

Druckabgang -DA-: 40 mm

Stutzen Ausführung: inklusive

Spitzende und Muffe

Fördereinrichtung

Pumpe: SPZ 1000

Anzahl Pumpen: 1

Gewicht Pumpe: 10 kg

Anschlusstyp: codierter Stecker

Betriebsspannung: 230 V

Schutzklasse: I

Isolationsklasse: F

Cos phi

- Leistungsfaktor: 0,97

Schutzart Pumpe: IP 68 -3m/48h-

Temperaturüberwachung: integriert

Förderguttemperatur -dauerhaft-

max.: 40 Grad C

Förderleistung max.: 11,5 m3/h

Förderhöhe max.: 10 m

Drehzahl: 2800 U/min

Leistung P1: 1,2 kW

Leistung P2: 0,69 kW

Betriebsart: S3

- 50 %

Typ Anschlussleitung Pumpe: H07RN-F

3G 1,0 mm2

Laufrad Typ: Schneidwerk

Länge Netzanschlussleitung Pumpe: 5

m

Steuerung

Schaltgerät: Comfort
