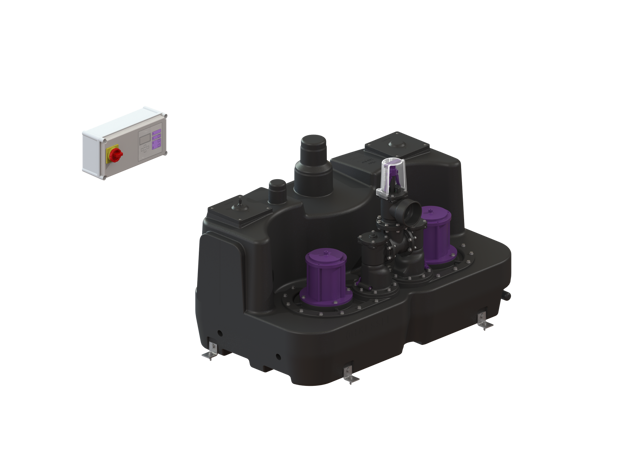

KESSEL-Hebeanlage Aqualift XL 300 l
Duo, SPF 3000-S1, Schieber
Kaufmännische Daten
| Artikelnummer | 11111 |
| Hauptwarengruppe | WG Pumpentechnik |
| Warengruppe | Aqualift F Compact - Serienartikel |
| Maße inkl. Verpackung | 1650 x 1150 x 890 mm; 140 kg |
Ausschreibungstext
Die Hebeanlage für fäkalienhaltiges
und fäkalienfreies Abwasser ist mit
einer oder zwei überflutbaren
Pumpen sowie einem
Rückflussverhinderer ausgestattet.
Der Sammelbehälter aus dauerhaft
beständigem Kunststoff -PE- bietet
universale Anschlussmöglichkeiten
und hat eine verschraubte
Reinigungsöffnung.
Ausführung
Anlagenart: Doppelanlage
Absperreinrichtung: Schieber aus
Kunststoff
Haltewinkel für die
Auftriebssicherung: ja
Schalldämmmatte: ja
Pumpensteuerung: Schaltgerät
Rückflussverhinderer: integriert
Druckabgang: waagrecht
Allgemeine Merkmale
Farbe: schwarz
Norm: EN 12050-1
Abwasserart: fäkalienhaltig
Einbausituation: freie Aufstellung
Auslieferungszustand:
installationsfertig -elektrische
Komponenten, Verbindungsteile sind
bauseits anzuschließen-
Anlagen Typ: Duo
Abmessungen
Gewicht netto: 120 kg
Gewicht brutto: 140 kg
Länge: 1260 mm
Breite: 760 mm
Höhe: 806 mm
Verpackungsmaß Länge: 1650 mm
Verpackungsmaß Breite: 1150 mm
Verpackungsmaß Höhe: 890 mm
Behälter/Grundkörper
Druckabgang -DN-: 100
Druckabgang -DA-: 110 mm
Anschluss für Handmembranpumpe
-DN-: 32
Entlüftungsanschluss -DN-: 70
Abstand Rohrmitte Auslauf zu
Behälterboden: 609 mm
Zulauf max. Anbohrung -DN-: 200
Zulauf Nennweite -DA-: 110 mm
Zulauf Nennweite -DN-: 100
Zulauf Anzahl: 1
Nutzvolumen: 175 l
Behältervolumen: 300,00 l
Fördereinrichtung
Pumpe: SPF 3000-S1
Anzahl Pumpen: 2
Gewicht Pumpe: 26 kg
Anschlusstyp: Direktanschluss
Schutzklasse: I
Isolationsklasse: F
Cos phi
- Leistungsfaktor: 0,77
Schutzart Pumpe: IP 68 -3m/48h-
Temperaturüberwachung: integriert
Förderguttemperatur -dauerhaft-
max.: 40 Grad C
Förderleistung max.: 47 m3/h
Förderhöhe max.: 16 m
Drehzahl: 2890 U/min
Leistung P1: 3,2 kW
Leistung P2: 2,7 kW
Betriebsart: S1
Typ Anschlussleitung Pumpe: H07RN-F
7G 1,5 mm2
Laufrad Typ: Freistromrad
Freier Kugeldurchgang: 40 mm
Länge Netzanschlussleitung Pumpe: 5
m
Nennstrom: 5,4 A
Steuerung
Schaltgerät: Comfort
Motorschutz Schalter: ja
Alarmgeber: Tauchrohr
Instrument Niveauerfassung:
Tauchrohr
Art Niveauerfassung: pneumatisch
Schutzart Schaltgerät: IP 54
Betriebsspannung: 400 V
Anschlusstyp: Direktanschluss
Potentialfreier Kontakt: ja
GSM-Schnittstelle: ja
Logbuchfunktion: ja
Mehrzeilige Displayanzeige: ja
Batteriepufferung: ja
