PNEUMATEX Präzisionsdruckhaltung
Transfero TV 14.2 EHC Connect

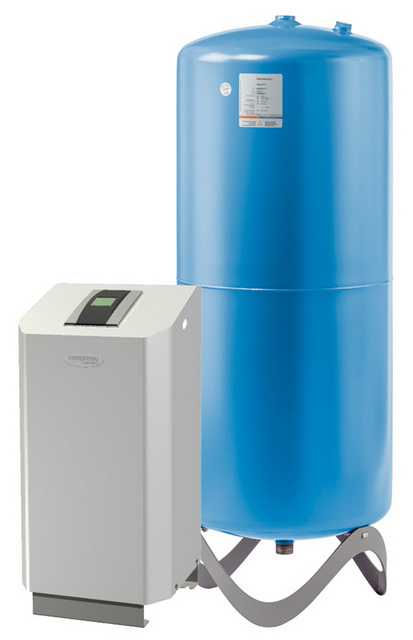

Pneumatex Transfero TV 14.2 EHC Connect

Präzisionspumpendruckhaltung, +/-0,2bar,

mit Cyclone Vakuumentgasung und

Nachspeisung. Für Heiz-, Solar- und

Kühlwassersysteme.

Kälteisolierung mit Kondenswasserschutz.

2 Pumpen. 1 Überströmventil für

Entgasung und Druckhaltung.

1 Überströmventil für Druckhaltung bei

Spitzenlast. 1 Magnetventil und

1 Wasserzähler für die Nachspeisung.

Fillsafe Nachspeiseüberwachung.

Anschluss für die optionalen Pleno P

BA4R/AB5(R) Nachspeisemodule.

Überwachung der optionalen Pleno Refill

Module zur Aufbereitung des

Nachspeisewassers.

Beleuchtetes 3,5" Farb-TFT Touch-Screen

Display.

Für Anlagen nach EN 12828, SWKI 93-1,

Solarsysteme nach EN 12976, ENV 12977

mit bauseitigem Übertemperaturschutz bei

Stromausfall. Einfache Inbetriebnahme,

Fernzugriff und Fernunterstützung

bei Störungsbehebung. Automatische

Kalibrierung und Schnittstellen für die

Kommunikation mit dem IMI Webserver und

der Gebäudeleittechnik.

Frostschutzmittelzusatz bis 50 %.

Elektroanschlüsse: 1 Anschluss

(inkl. Gegenstecker) für

Versorgungsspannung 230 V.

4 potenzialfreie Ausgänge (NO) für

externe Alarmanzeige (230 V, max. 2 A).

1 Ein-/Ausgang RS 485. 1 Ethernet-RJ45-

Anschluss. 1 USB-Hub-Anschluss.

Schutzart IP 54 nach EN 60529.

Metallbauteile mit Medienkontakt:

C-Stahl, Gusseisen, Edelstahl, AMETAL,

Messing, Rotguss.

Gebaut nach LV-D. 2014/35/EU, EMC-D.

2014/30/EU.

Elektr. Spannung: 1 x 230 V (-/+ 10 %),

50 Hz.

Elektr. Anschlussleistung: 3,4 kW

Arbeitsdruckbereich dpu: 5,5-10 bar

Min. zul. Druck, PSmin: -1 bar

Max. zul. Druck, PS: 13 bar

Max. zul. Temperatur, TS: 90 Grad C

Min. zul. Temperatur, TSmin: 0 Grad C

Max. zul. Umgebungstemperatur 40 Grad C

Min. zul. Umgebungstemperatur 5 Grad C

Anschluss Ein G3/4

Anschluss Aus G3/4

Anschluss Nachspeisung G3/4

Anschluss Gefäß G1 1/4

B: 680 mm

H: 1300 mm

T: 530 mm

Fabrikat: IMI Pneumatex

Typ: Transfero TV 14.2 EHC Connect

Art.-Nr. 8111554
