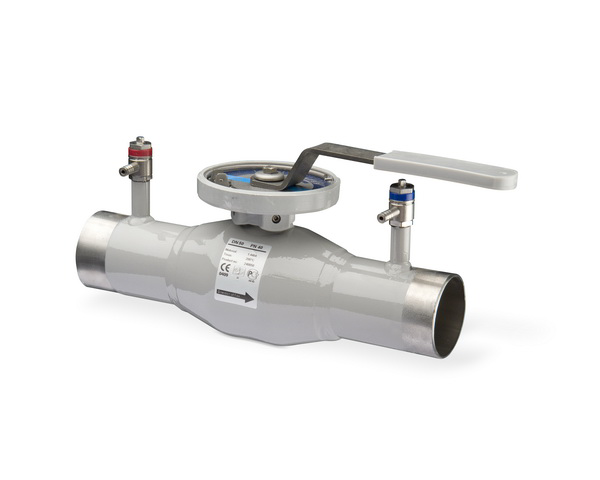

TA Strangregulierventil TA-BVS 240
Anschweißenden, DN 50, PN 40, Edelstahl
Kaufmännische Daten
| Artikelnummer | 652240050 |
| Hauptwarengruppe | Ventile manuell/statisch |
| Warengruppe | IMI TA |
Ausschreibungstext
TA-Einregulierungsventile aus Edelstahl.
Anwendungsbereich in Heizungs- und
Kälteanlagen.
Funktionen: Einregulieren (mit
gleichprozentiger Kennlinie),
Voreinstellen, Messen, Absperren.
Max. Betriebstemperatur: 200 Grad C,
nicht für Dampf geeignet.
Min. Betriebstemperatur: -20 Grad C.
Unter -20 Grad C: kontaktieren Sie
IMI Hydronic Engineering.
Medien: Sauberes Heizungs- oder
Kühlwasser, auch verwendbar in
Industriesystemen mit z.B.
Prozesswasser, Ethanol, Methanol,
Glykol oder Freezium.
Werkstoffe:
Gehäuse: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Kugel: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Spindel: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Spindelabdichtungen: FPM und NBR.
Kugelabdichtung: Gehärtetes PTFE.
Handgriff: Edelstahl.
Messnippel: Edelstahl EN X2CrNiMo17-12-2
(1.4404).
Anschweißenden.
Typ: TA-BVS 240
Druckklasse PN 40
Dimension: DN 50
Fabrikat: IMI TA
Art.-Nr. 652240050
Technische Daten
| Gehäusebauform | Durchgang |
| Gehäusewerkstoff | Edelstahl X2CrNiMo17-12-2 (1.4404) (EN 10217-7) |
| kv max (m³/h) | 34,20 |
| kv min (m³/h) | 1,26 |
| Armaturentyp | Strangregulierventil |
| Max. Betriebsdruck (bar) | 40 |
| Max. Betriebstemperatur (°C) | 200 |
| Nennweite (DN) | 50 |
Anschlüsse
| HE | 2501PN40-GLAT-DN 50 |
| HA | 2501PN40-GLAT-DN 50 |
